DIY luge en planches de palette

Après le DIY du calendrier de l'Avent que vous pouvez retrouver ici, je vous propose aujourd'hui de fabriquer une luge traditionnelle en bois de palette.
Elle  ne vous permettra pas de dévaler les collines enneigées! Mais quoi de plus féérique qu'un Noël à la montagne! Et bien c'est comme si vous y étiez avec cette jolie étagère en forme de luge.

Elle mesure 80 cm de hauteur, 35 cm de largeur et 21,5 cm de profondeur.

Je compte sur vous pour utiliser ce pas à pas avec respect, pour vos créations personnelles, non à des fins commerciales.

Voici les fournitures dont vous aurez besoin pour la fabriquer :
- 5 planches de palette mesurant 80 x 7 X 1,5 cm
- 6 planches de palette mesurant 60 x 7 X 1,5 cm
- 1 planche de coffrage mesurant 250 x 20 x 2,7 cm
- 12 vis à bois 4 x 50 mm
- 6 vis à bois 4 x 30 mm
- 12 vis à bois 4 x 35 mm
- 10 vis à bois 4 x 20 mm
- peinture acrylique blanche
- vernis satiné chêne doré
- vernis satiné incolore
- un gabarit de perçage en biais

Avant de commencer, il faut démonter des palettes et enlever soigneusement les clous et les agrafes présents sur les planches. Pour en savoir plus sur ma méthode, cliquez sur les liens ci-dessous :

Démonter une palette - Le blog de Béa

Comment enlever les clous - Le blog de Béa

Rabotez les planches, puis poncez avec un papier abrasif grain 40.

Fabrication des patins de la luge
Pour fabriquer les 2 patins, découpez les élements suivants dans les planches de coffrage :
- 2 planches mesurant 80 x 20 x 2,7 cm (en rouge)

Schéma 1

1/ Sur un morceau de carton mesurant 33,5 x 33,5 cm, tracez un quart de cercle mesurant 27,5 cm de rayon et un autre de 30,5 cm de rayon à partir du même point, puis découpez.
Schéma

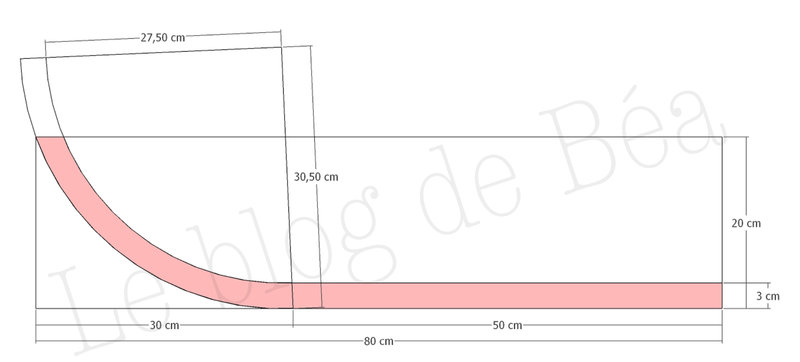

2/ Pour fabriquer un patin, tracez, sur la planche mesurant 80 x 20 x 2,7 cm (en rouge), le contour du patin en suivant les indications du schéma 1. Pour la partie arrondie, reportez le patron tracé précédemment.

Découpez à la scie sauteuse munie d'une lame à chantourner.

Fabriquez un second patin identique.

Poncez les 2 patins avec un papier abrasif grain 120.

Fabrication de la structure de la luge
Pour fabriquer la structure de la luge,
* découpez les éléments suivants dans les planches de palette
- 2 planches mesurant 80 x 2,7 x 1,5 cm (en bleu)
- 2 planches mesurant 38,5 x 3 X 1,5 cm (en jaune)
- 5 planches mesurant 56,5 x 4 x 1,5 cm (B)

* découpez les éléments suivants dans la planche de coffrage
- 4 planches mesurant 15,5 x 3 x 2,7 cm (A)

Poncez les éléments avec un papier abrasif grain 120.

Schéma 2

1/ Découpez à la scie sauteuse les extrémités des planches mesurant 38,5 x 3 x 1,5 cm (en jaune)en suivant les indications du schéma 2.

                              Schéma 3

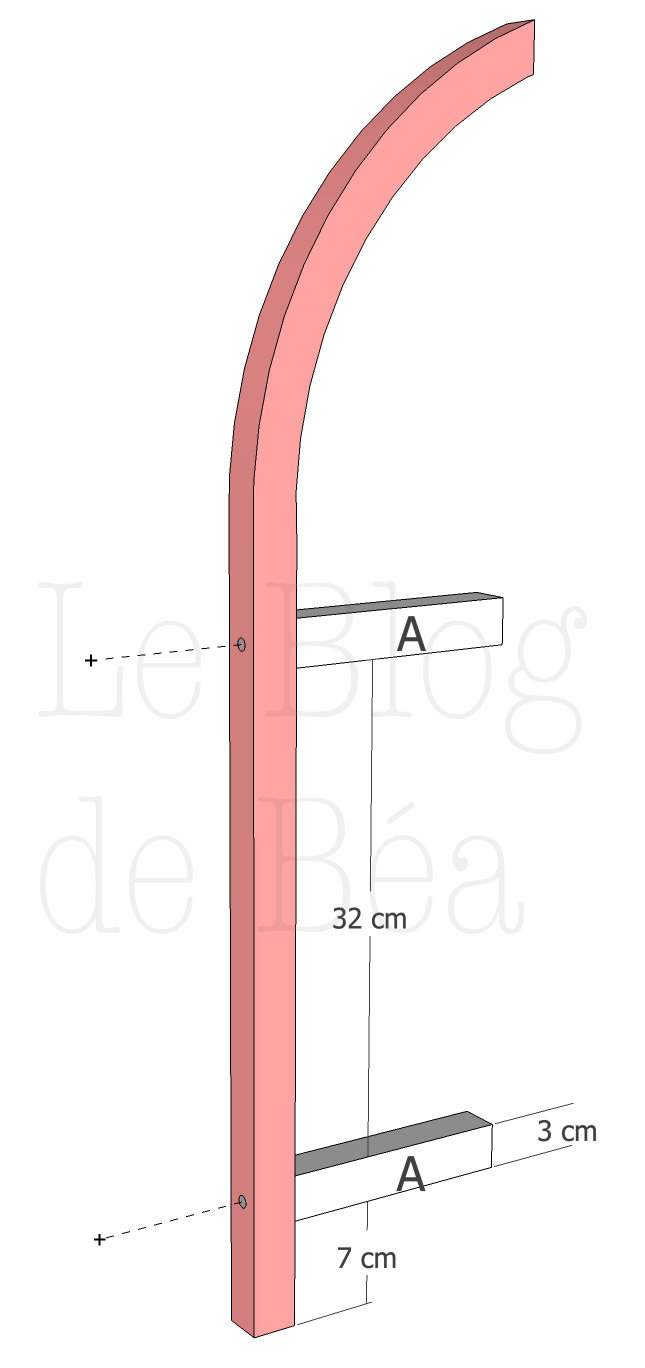

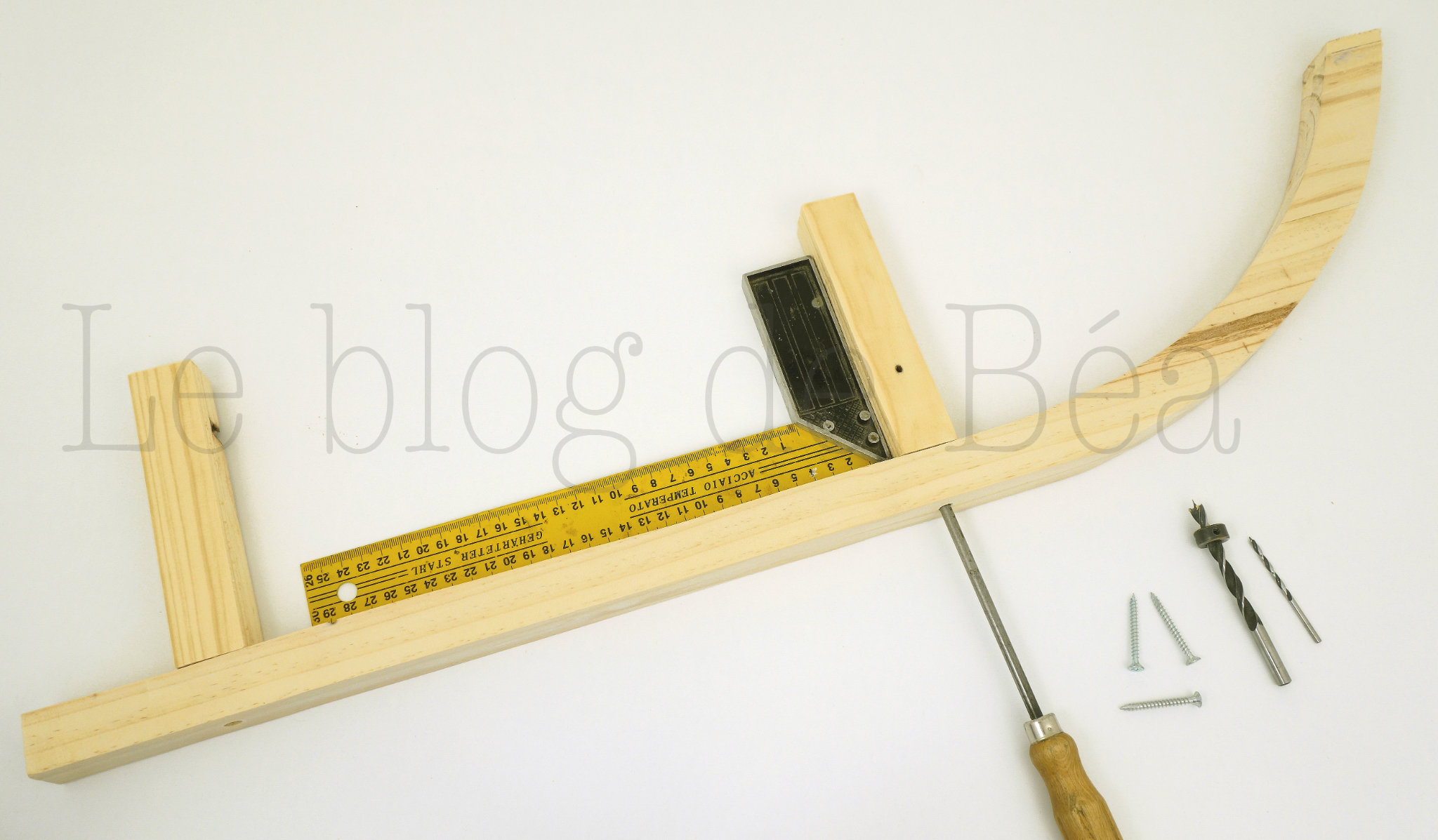

2/ Assemblez 2 planches mesurant 15,5 x 3 x 2,5 cm (A) perpendiculairement à un patin (en rouge) en suivant les indications du schéma 3. Maintenez avec des serre-joints. Fixez A et le patin en collant et vissant en utilisant des vis 4 x 50 mm.

Effectuez le même assemblage pour le deuxième patin.

Schéma 4

Schéma 5

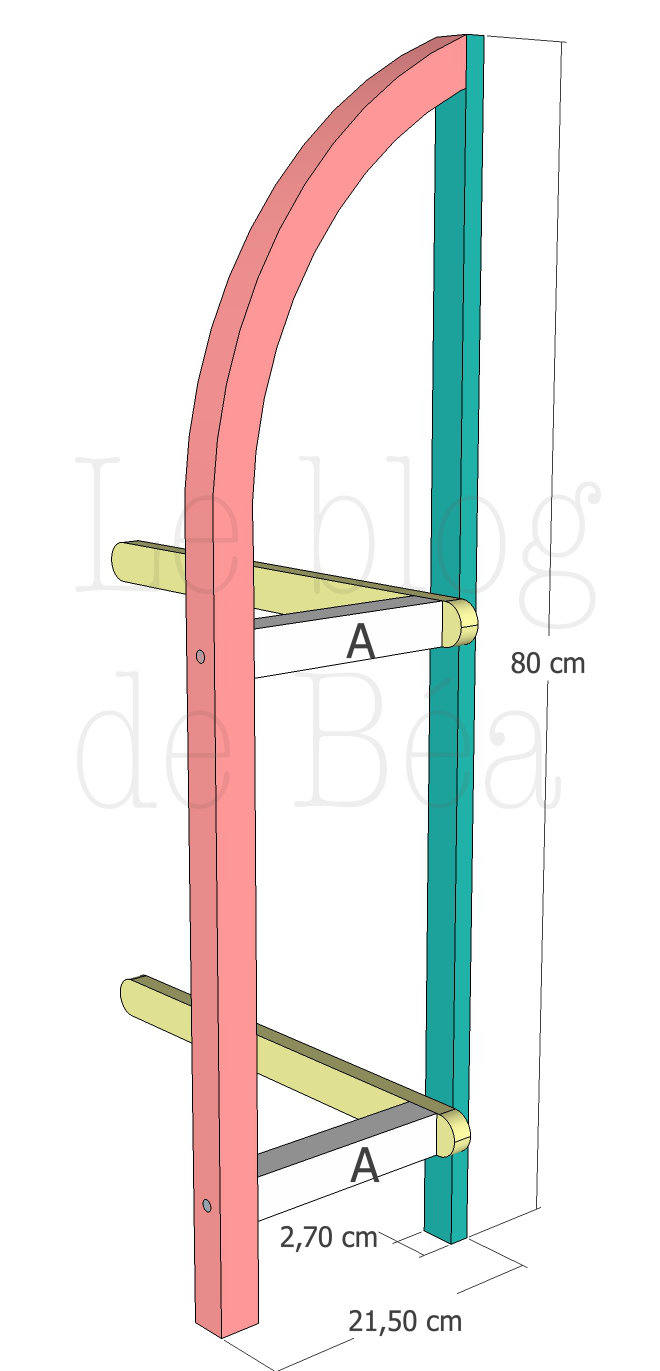

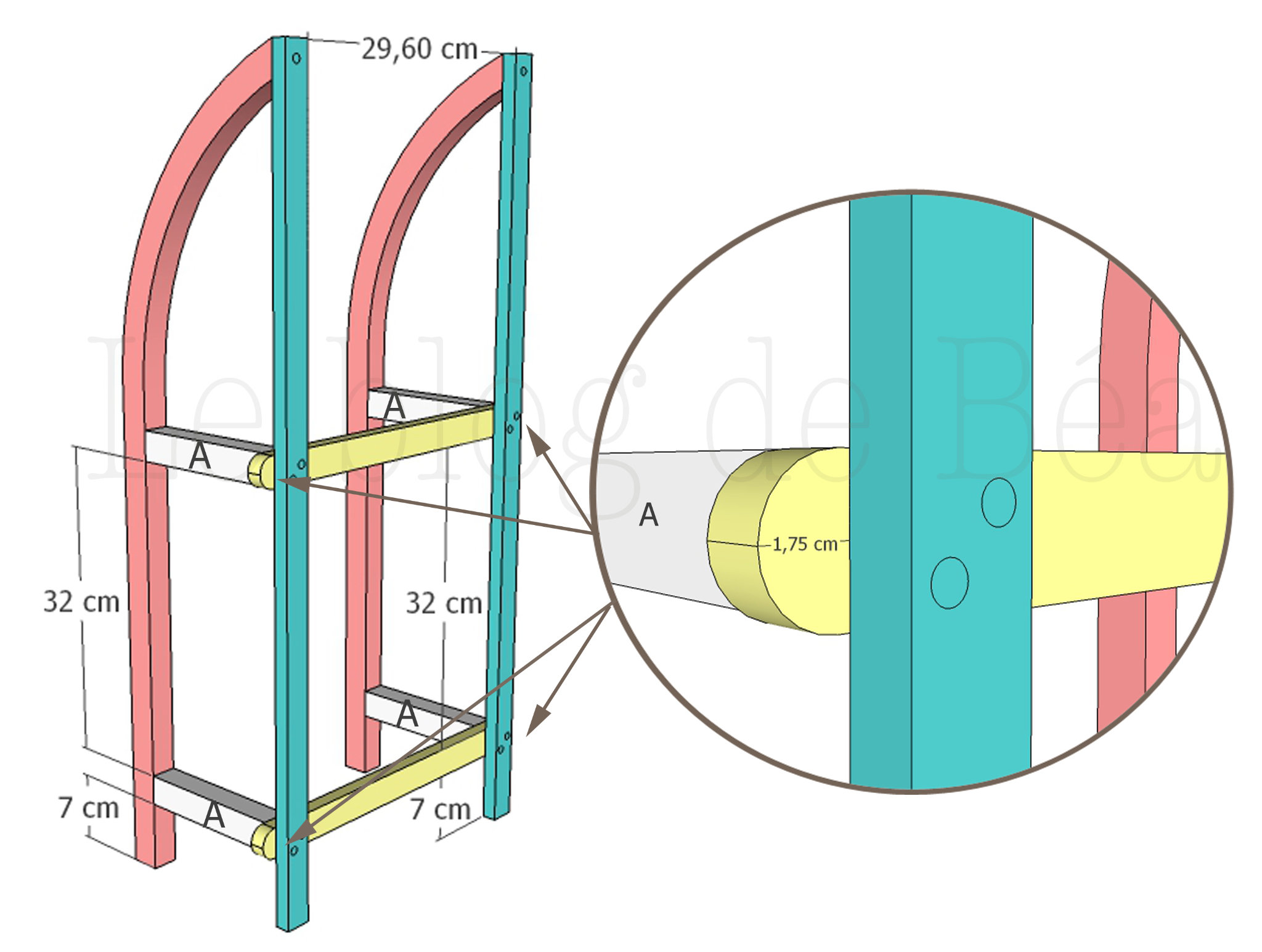

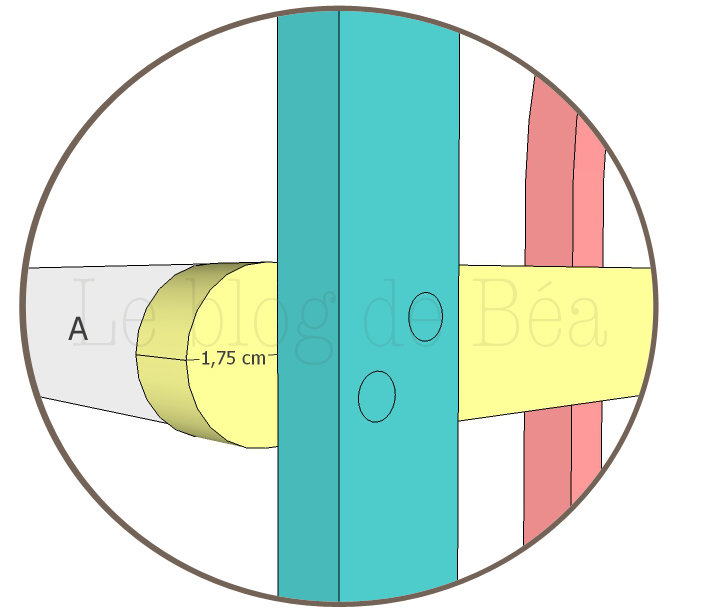

3/ Sur un patin, placez les planches mesurant 38,5 x 3 x 1,5 cm (en jaune) sur les éléments A en les faisant dépasser de 1,75 cm de chaque côté, comme indiqué schéma 4 et 5.  Placez ensuite la planche mesurant 80 x 2,7 x 1,5 cm (en bleu) sur les planches mesurant 38,5 x 3 x 1,5 cm (en jaune). ( Voir schéma 4)
Assemblez simultanément les planches en collant et vissant. Utilisez des vis 4 x 50 mm.

4/ Assemblez ensuite la planche mesurant 80 x 2,7 x 1,5 cm (en bleu) au haut du patin représenté en rouge sur les schémas en collant vissant. Utilisez des vis 4 x 30 mm.

Schéma 6

5/ Assemblez le deuxième patin en procédant de la même façon. (Voir schéma 6)

6/ Passez 2 couches de peinture blanche sur la structure et sur les planches mesurant 56,5 x 4 x 1,5 (B)

Schéma 7

7/ Fixez les 5 planches mesurant 56,5 x 4 x 1,5 cm (B) aux planches mesurant 38,5 x 3 x 1,5 cm (en jaune) en suivant les indications du schéma 7. Vissez-les en utilisant des vis 4 x 20 mm.

Les étagères
Pour fabriquer les étagères, découpez les éléments suivants dans les planches de palette :
- 6 planches mesurant 35 x 4 x 1,5 cm (C)
- 2 planches mesurant 35 x 5 x 1,5 cm (D)

1/ Poncez les planches avec un papier abrasif grain 120. Passez une couche de vernis chêne doré. Poncez légèrement à la main avec un papier abrasif grain 120, puis passez 2 couches de vernis incolore.

Schéma 8

2/ Découpez les planches mesurant 35 x 5 x 1,5 cm (D), puis percez en biais de chaque côté de D en suivant les indications du  schéma 8.

Schéma 9

2/ Positionnez les planches mesurant 35 x 5 X 1,5 cm (D) sur les planches mesurant 15,5 x 3 x 2,7 cm (A) en suivant les indications du schéma 9. Fixez D en collant et vissant en biais en utilisant des vis 4 x 30 mm.

Schéma 10

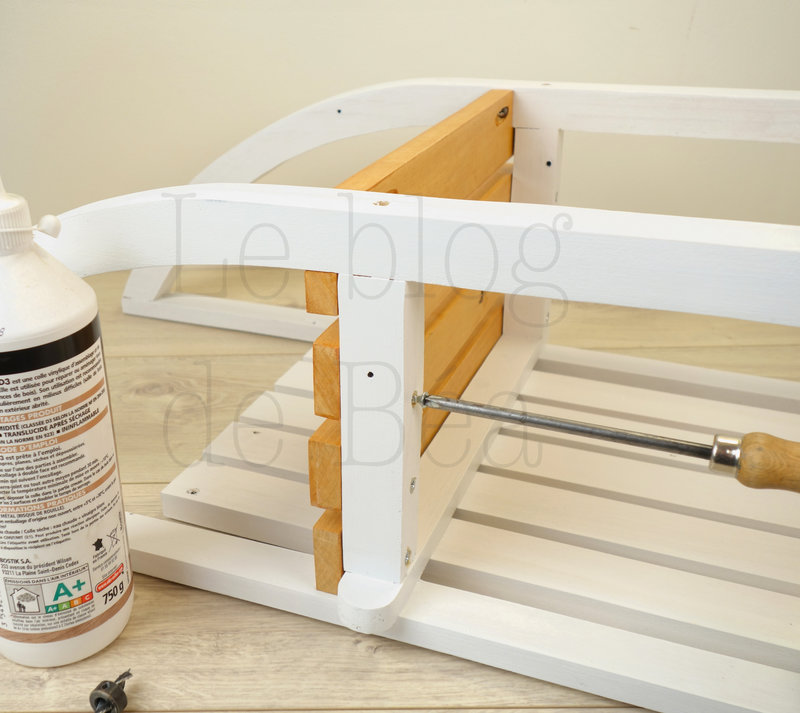

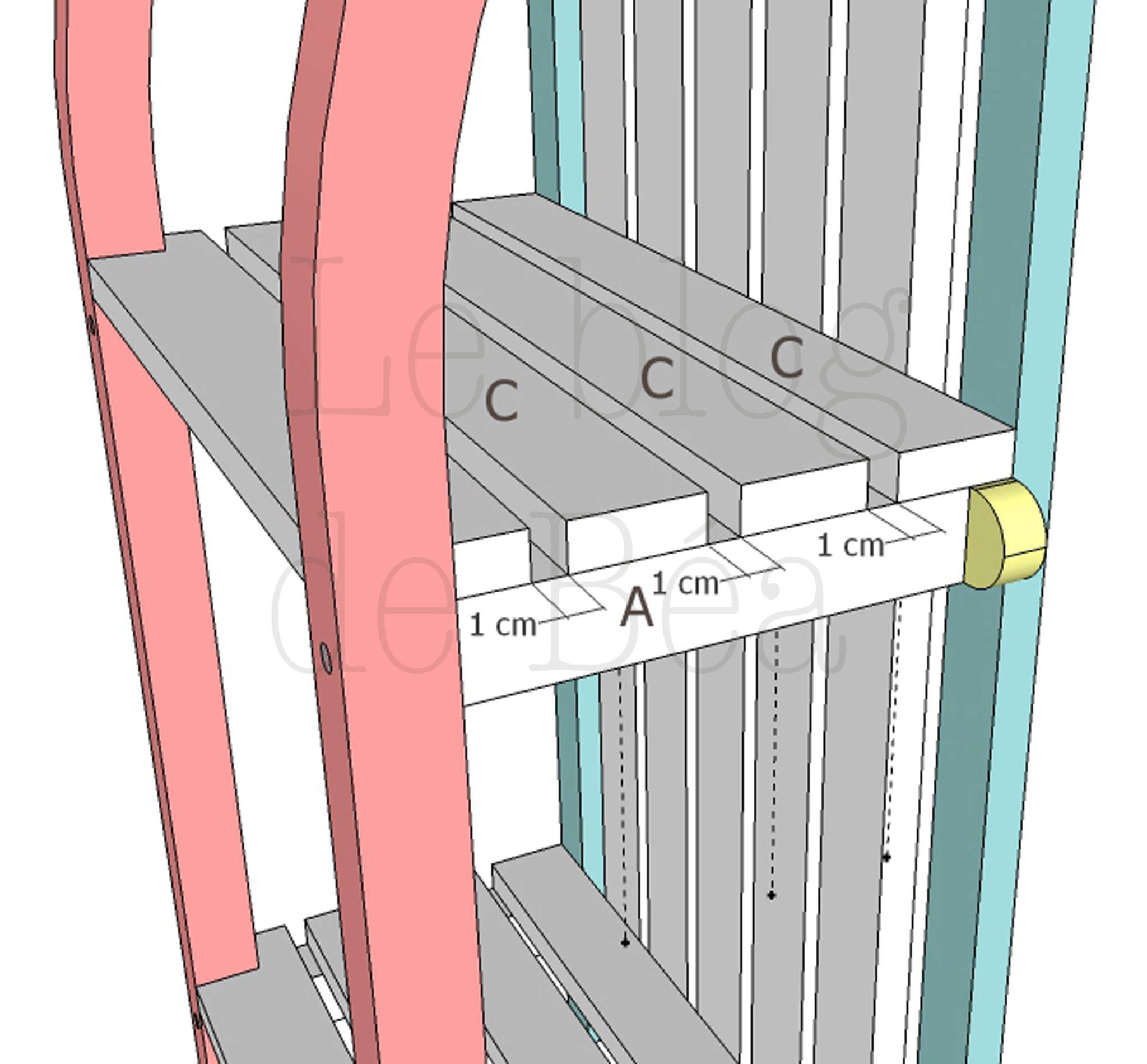

3/ Placez les planches mesurant 35 x 4 x 1,5 cm (C) sur les planches mesurant 15,5 x 3 x 2,7 cm (A) en les espaçant de 1 cm. (Voir schéma 7)
Fixez-les en les collant et vissant en utilisant des vis 4 x 35 mm vissées sous l'étagère.

A vous de jouer et de laisser votre créativité vous guider!
Partager vos créations et envoyez-moi vos photos!

Je compte sur vous pour utiliser ce pas à pas avec respect. En effet, j'ai créé ce blog pour échanger et partager autour du thème du bricolage.

Je mets à disposition des tutoriels avec plans, schémas et explications détaillées gratuitement, sans aucune contrepartie qu'elle soit financière ou autre. Les données de ce blog sont à utiliser dans un cadre strictement personnel et non commercial.

Je vous remercie de respecter mon travail et mon envie de partager...

Pour toute demande merci de bien vouloir me contacter.
