DIY : Table basse en bois de palette avec coffre de rangement

Bonjour à tous,
Aujourd'hui, je vous explique comment fabriquer cette table basse avec coffre de rangement en bois de palette.

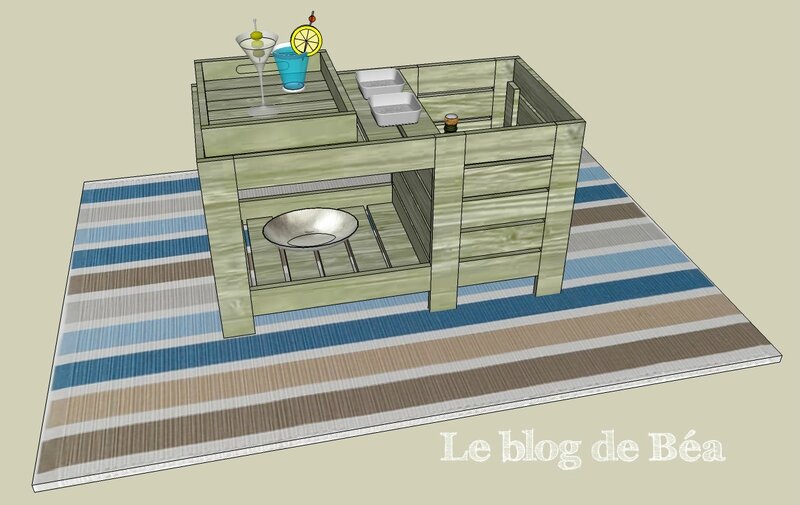

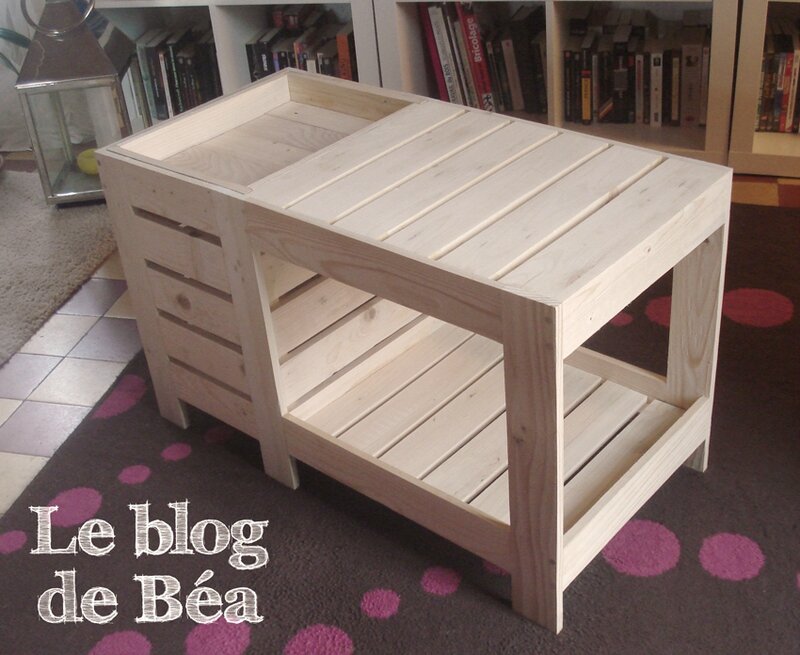

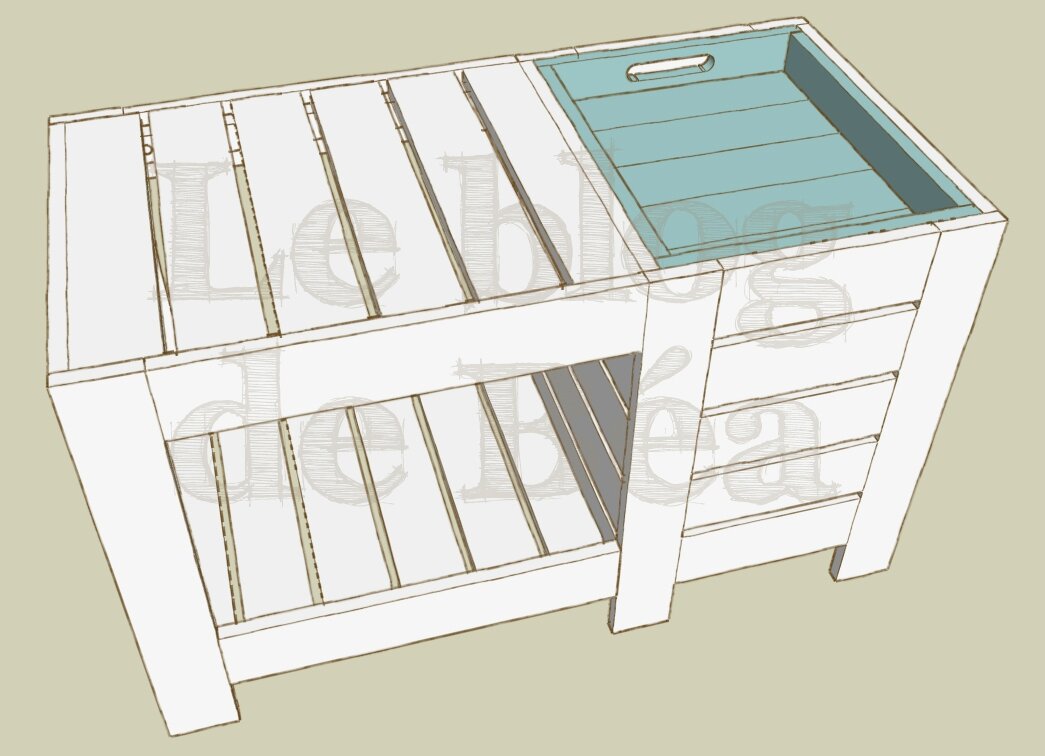

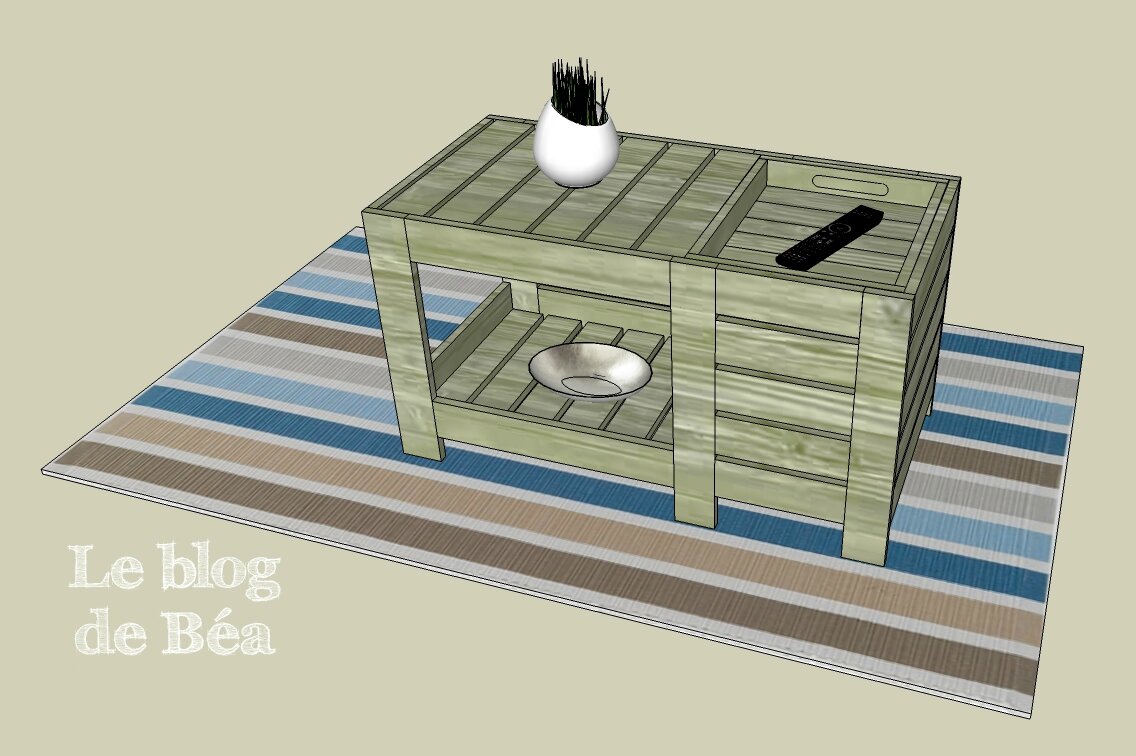

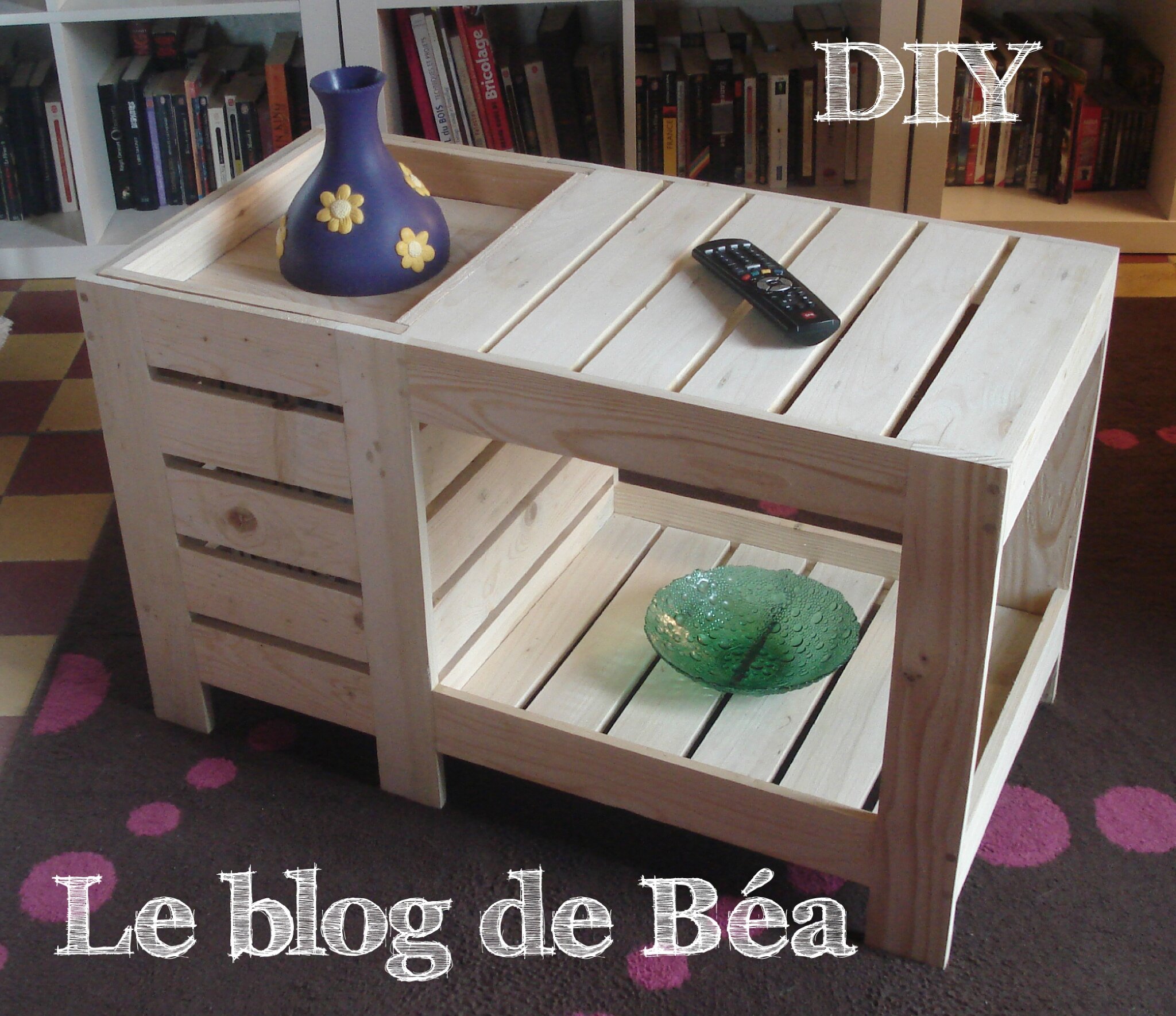

Voici le projet:

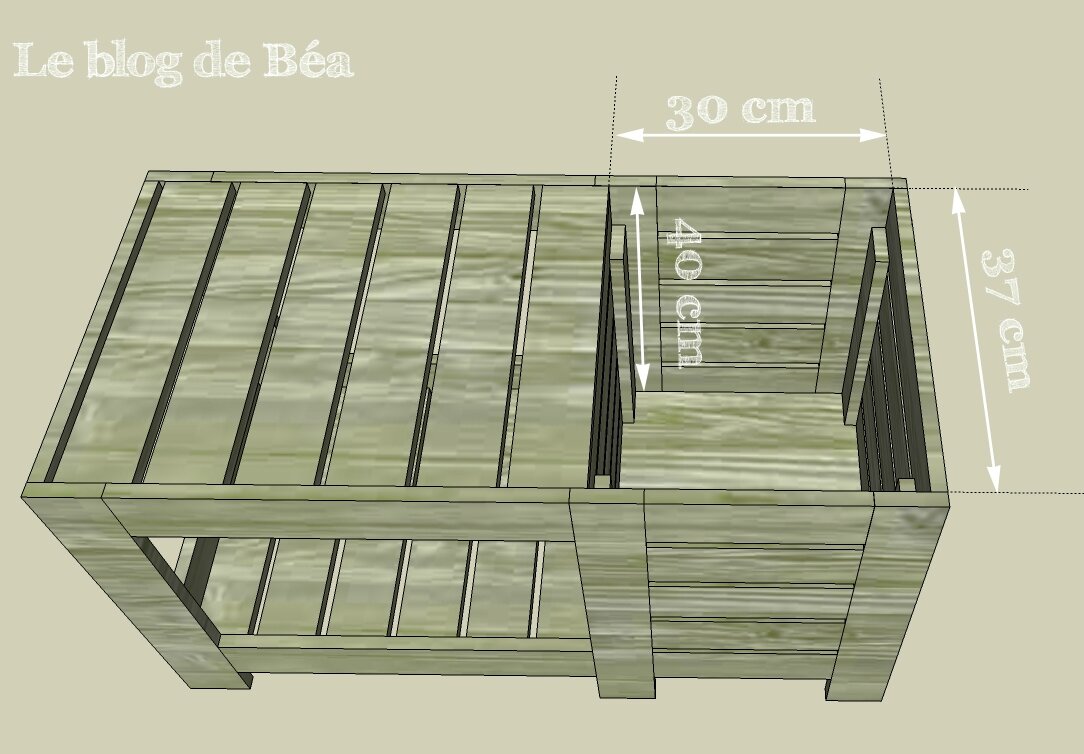

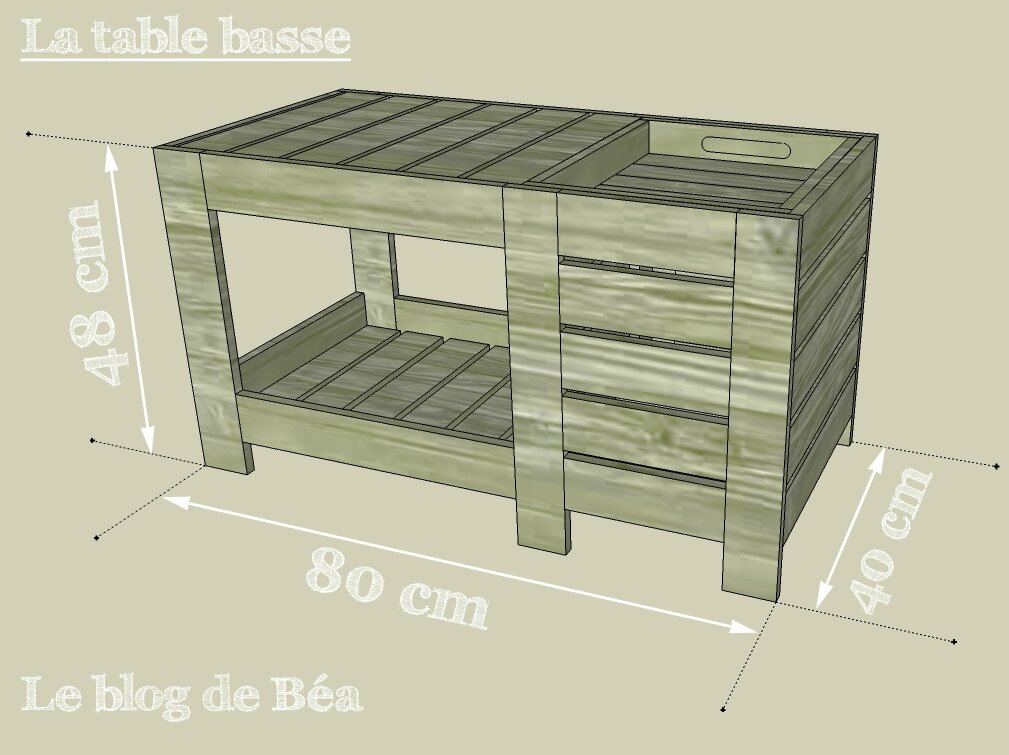

Cette table basse est composée d'une partie coffre de rangement fermé par un plateau et d'une partie table avec 2 niveaux. Les dimensions de la table sont les suivantes :

Toutes les planches de palettes utilisées sont de 1,5 cm d'épaisseur.

1/ Fabrication du caisson :
Le coffre de rangement est composé de 2 panneaux rouges et de 2 panneaux bleus.

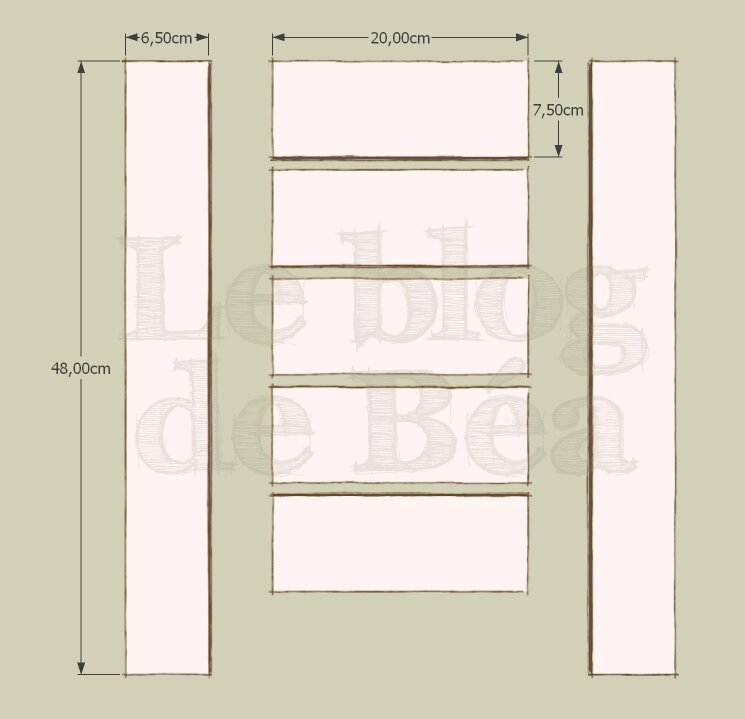

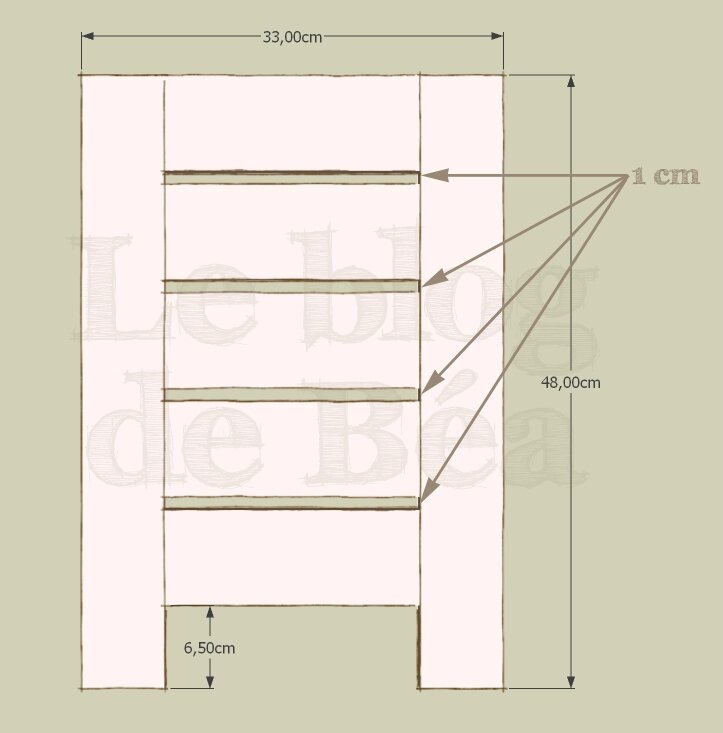

*Pour fabriquer les panneaux rouges : découpez 2 planches mesurant 48 X 6,5 cm et 5 planches mesurant 20 X 7,5 cm.

Assemblez les planches par tourillons et collage (schéma1)

Schéma1

Fabriquez le deuxième de façon identique.

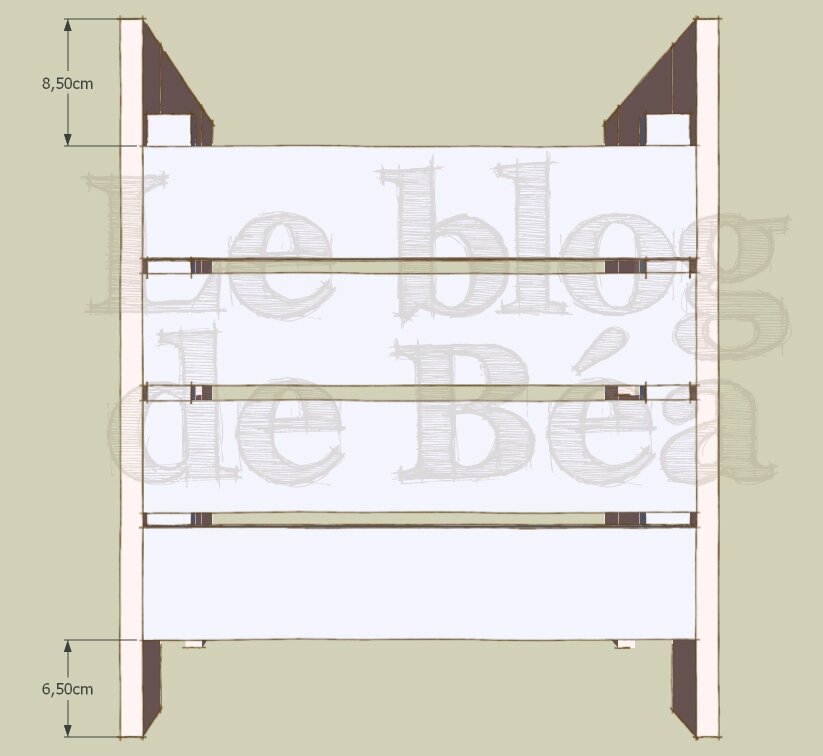

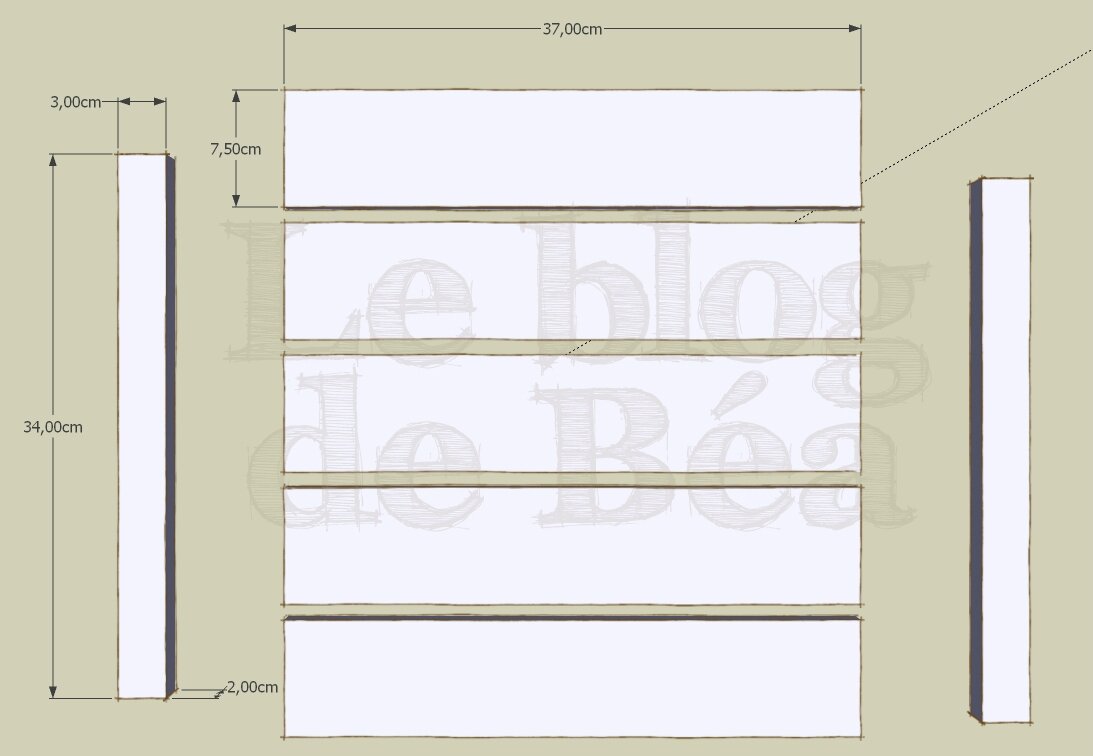

* Pour fabriquer les panneaux bleus : Découpez 5 planches mesurant 37 X 7,5 cm et 2 tasseaux mesurant 34 X 3 cm dans une planche de palette de 2 cm d'épaisseur.

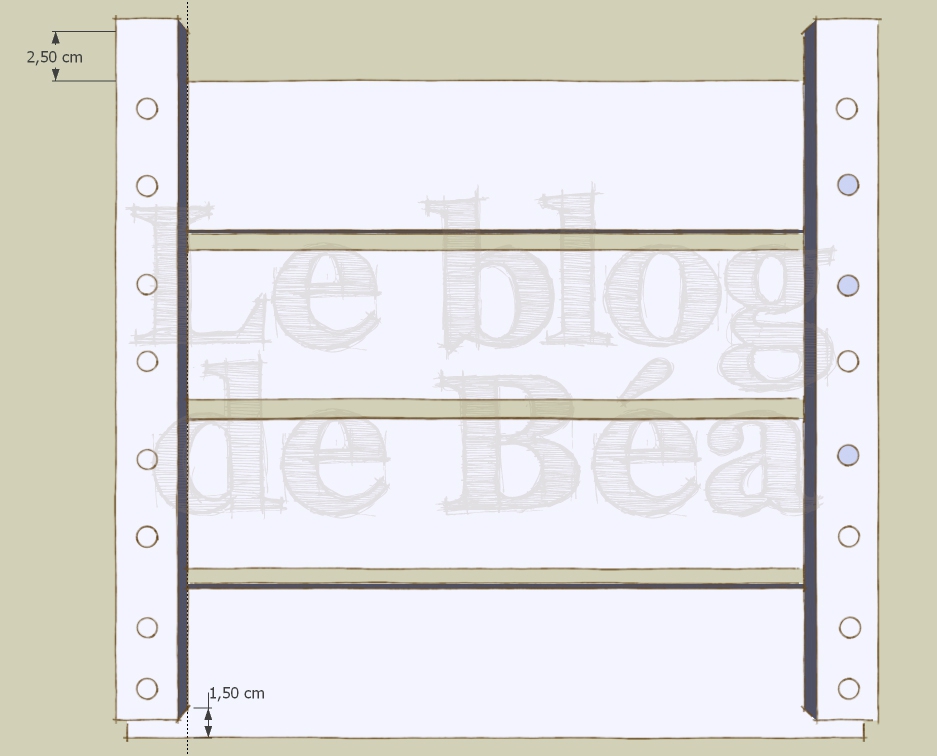

Formez le panneau en vissant et collant les tasseaux avec 4 planches(schéma2) sauf la première (celle du haut) qui sera vissée plus tard.  Pour la solidité du panneau, il est important de mettre 2 vis à chaque fois.

schéma2

* Assemblage du coffre de rangement :

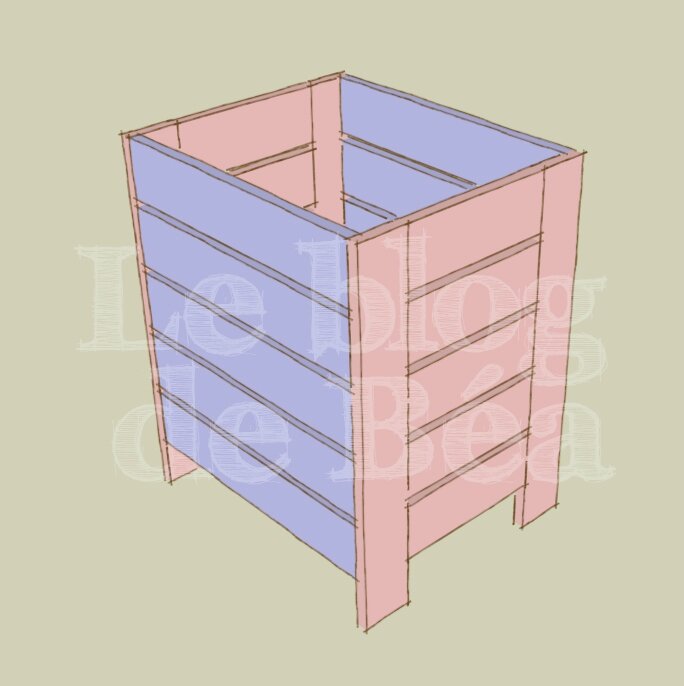

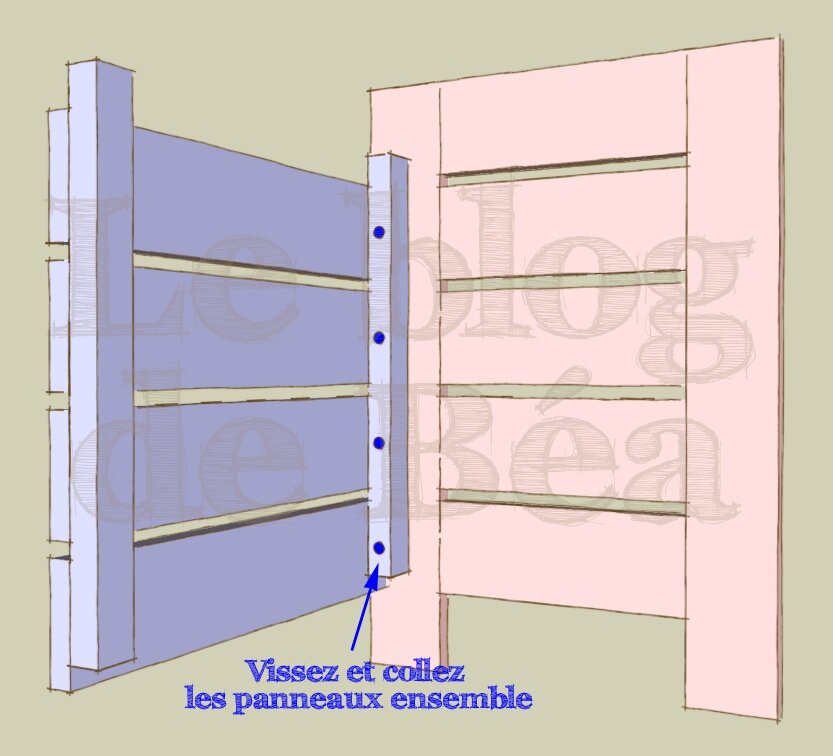

Les différents panneaux sont assemblez par collage et vissage (schéma3). Une vis par planche suffit. Attention à vérifier l'équerrage.

schéma3

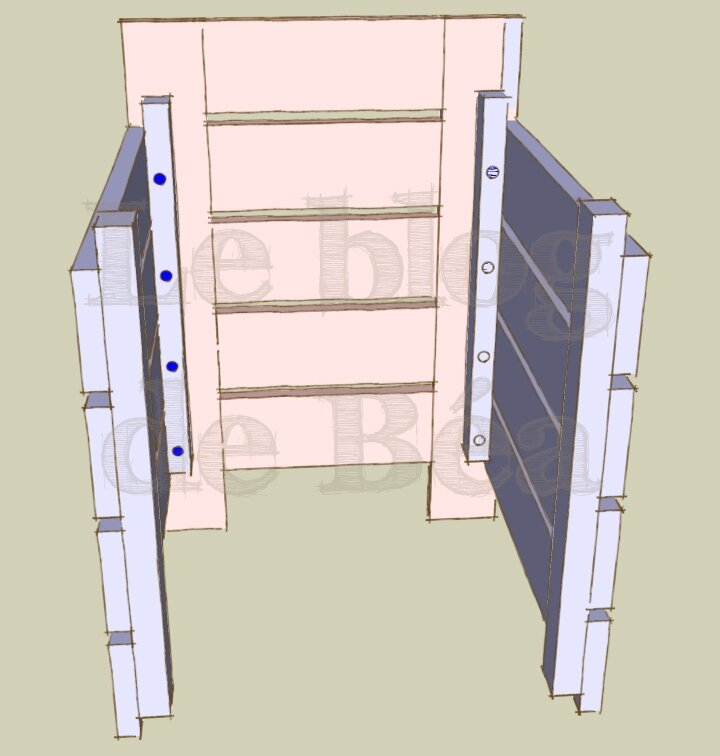

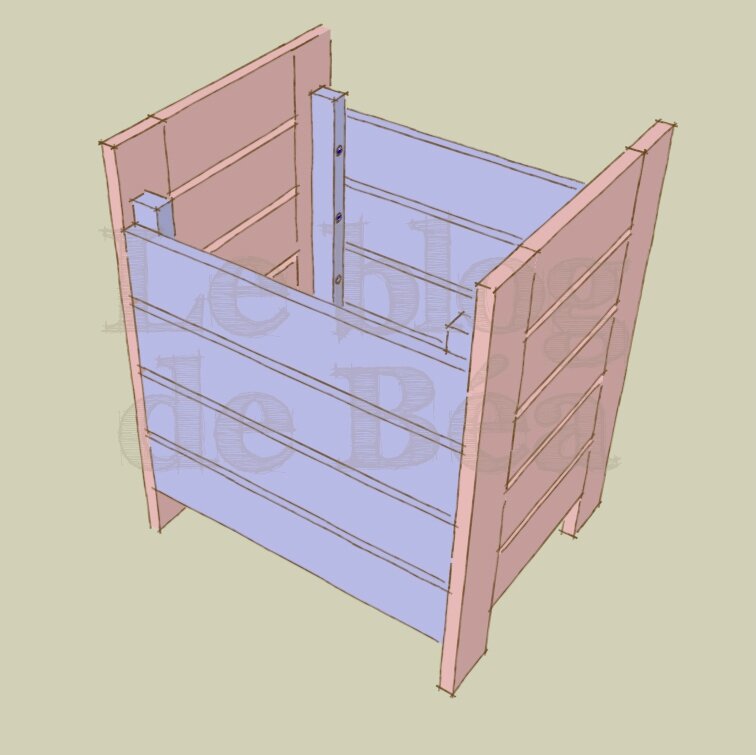

Positionnez les panneaux en suivant les indications du schéma4.

schéma4

Assemblez les autres panneaux de la même façon.

Il reste les 2 planches du haut à ajouter.

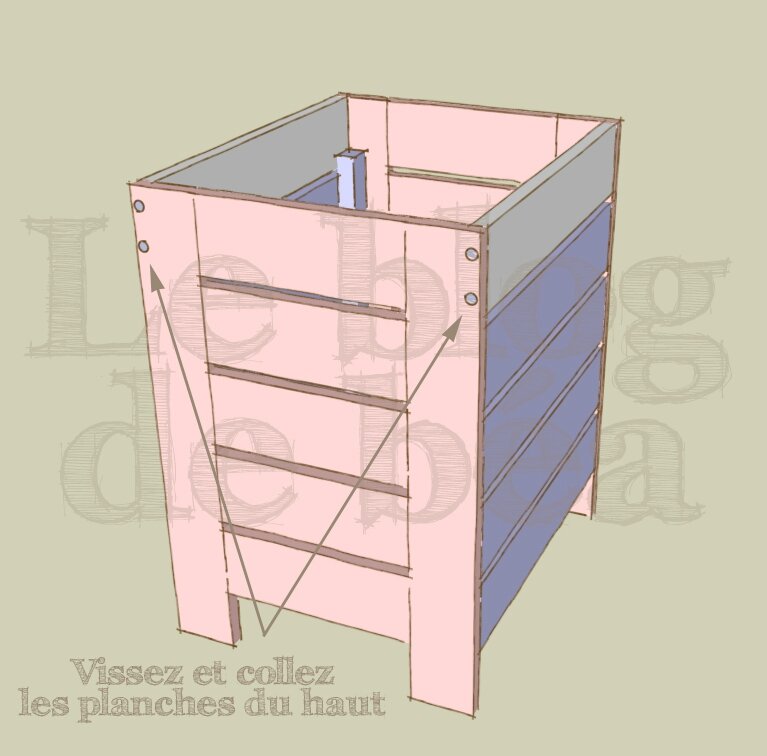

Pour cela, assemblez de chaque côté les planches aux panneaux rouges en vissant et collant (schéma5).

schéma5

Pour que cet assemblage soit plus discret, cachez les vis avec des tourillons. J'ai déjà utilisé cette technique lorsque j'ai fabriqué mon étagères porte-plantes. Retrouvez plus de détails dans l'article suivant : "DIY étagère pour plantes".

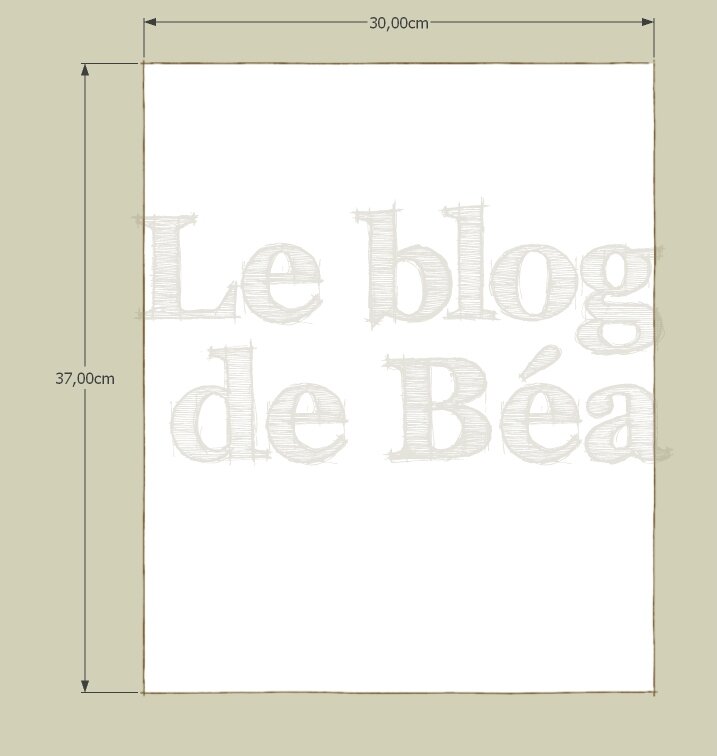

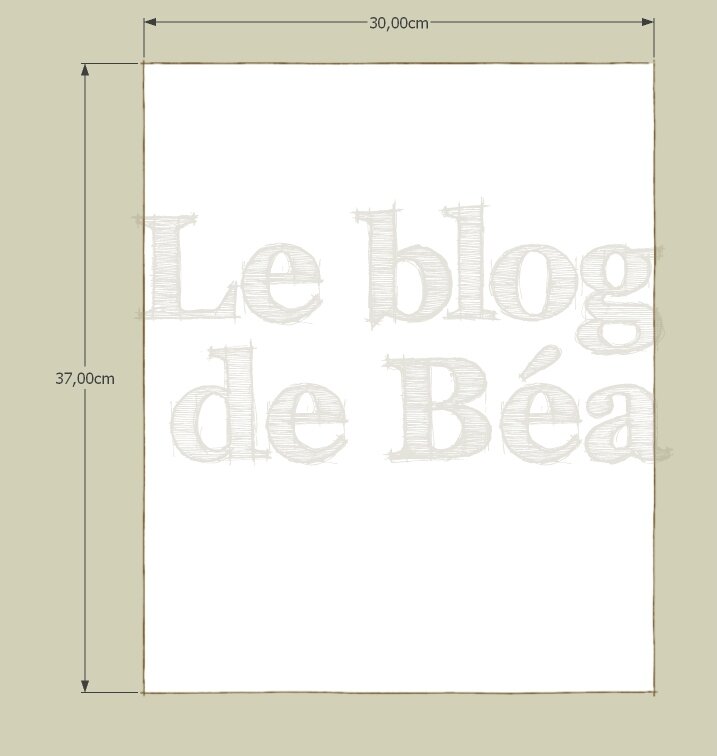

* Le fond du coffre de rangement : Découpez une planche de contreplaqué de 1,5 cm d'épaisseur mesurant 37 X 30 cm.

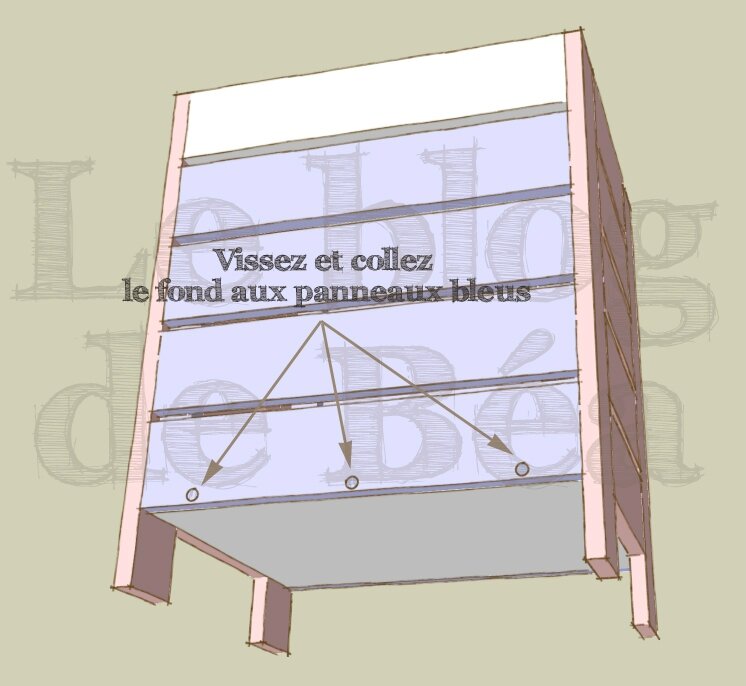

Assemblez le fond au caisson en vissant et collant la planche de contreplaqué aux panneaux bleus des 2 côtés. Pour la solidité, utilisez des vis 4X45.(schéma6)

schéma6

Utilisez comme précédemment des tourillons pour cacher les vis d'assemblage.

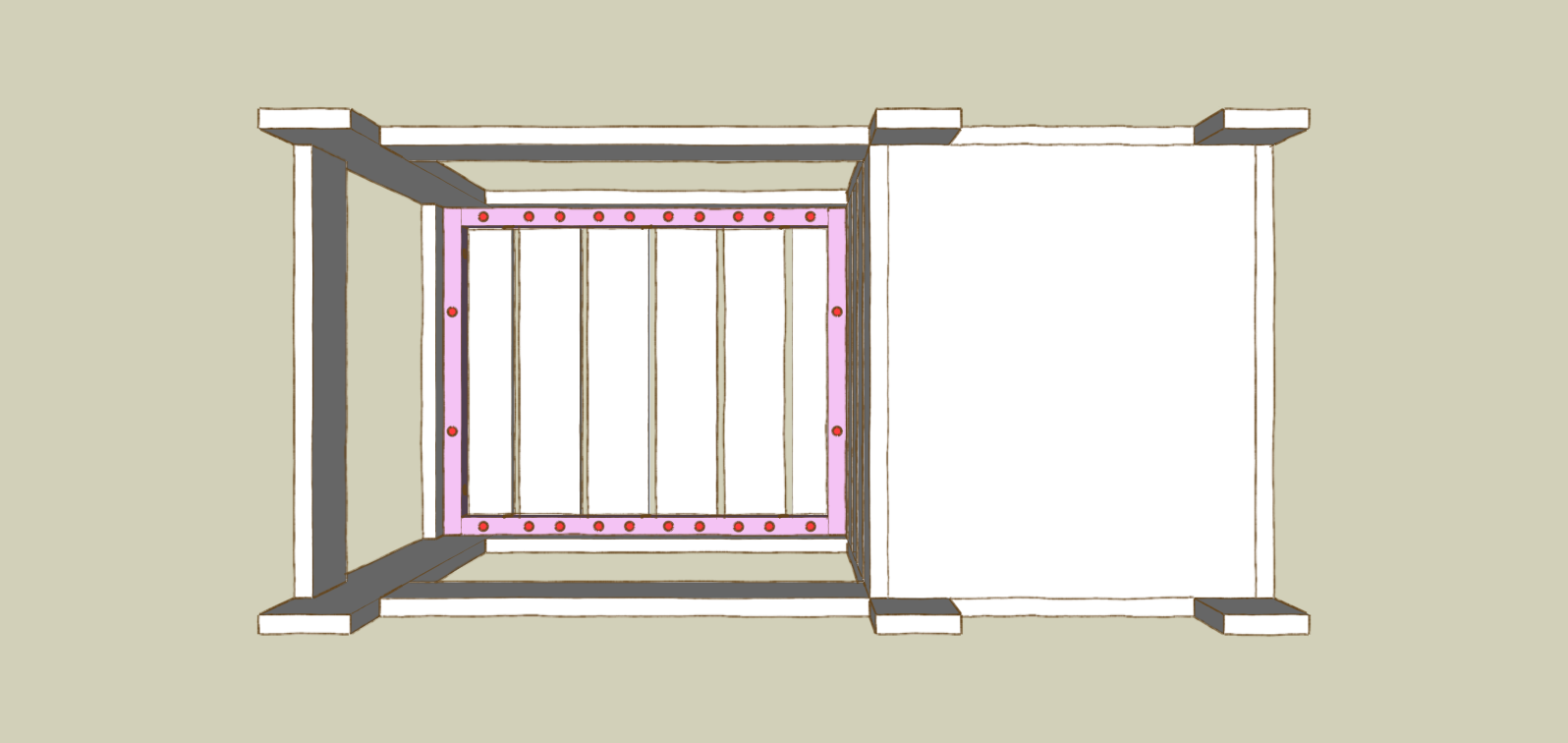

Fixez 4 équerres de chaises sous la planche de contreplaqué pour assurer la solidité.

2/ Fabrication de la partie table basse :

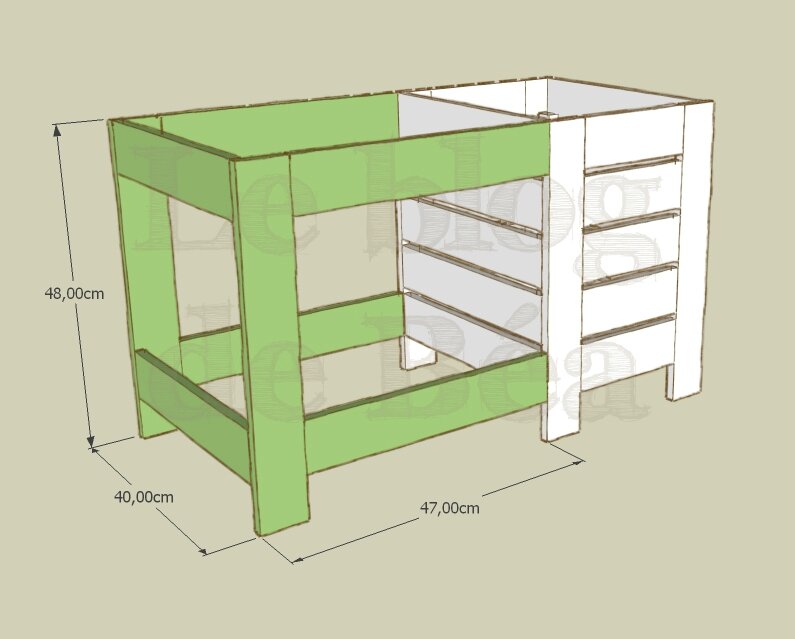

* Fabrication la deuxième partie de la table qui correspond à la partie verte.

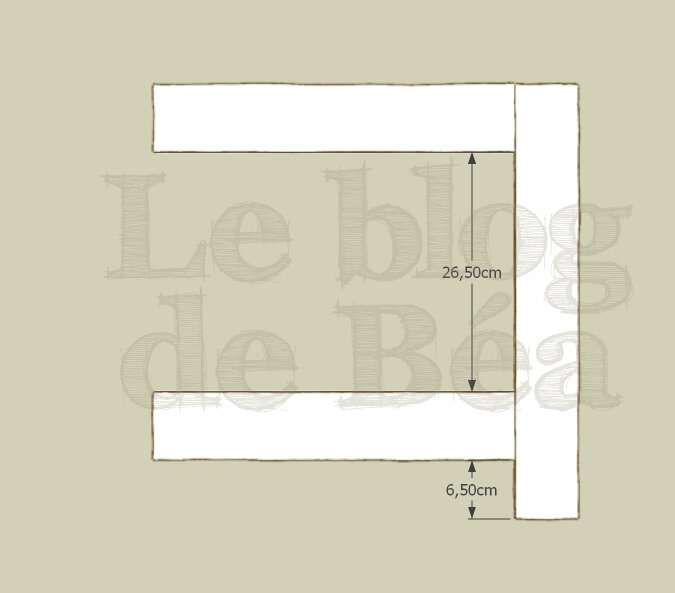

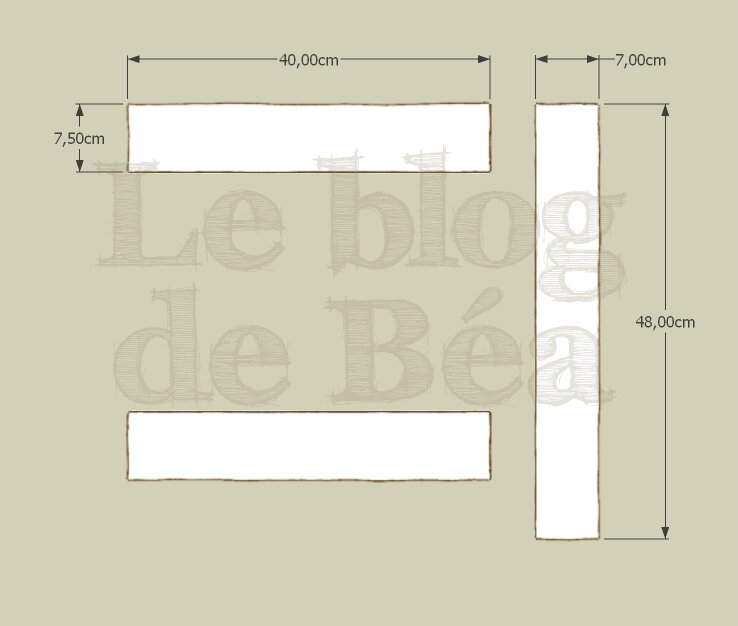

Découpez 2 planches mesurant 40 X 7,5 cm et 1 planche mesurant 48 X 7 cm .

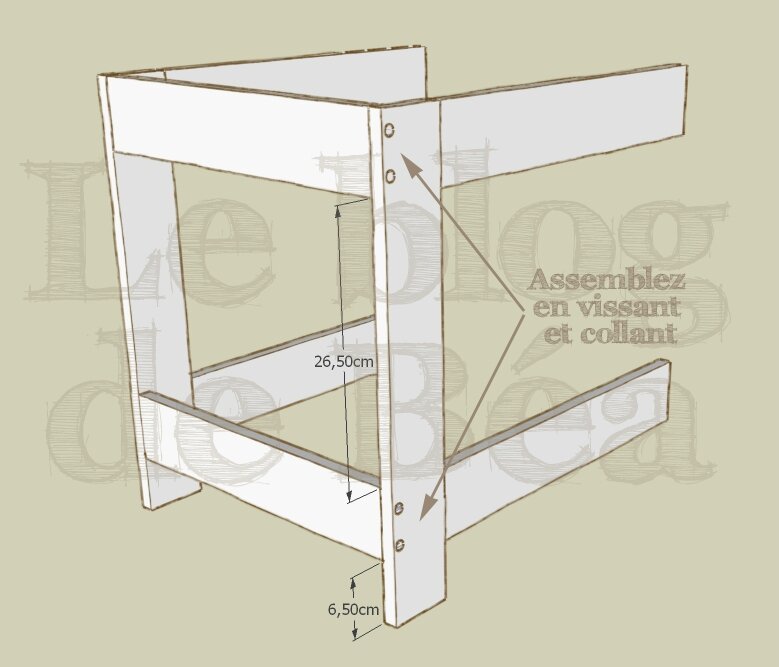

Assemblez-les avec des tourillons et en les collant (schéma7)

schéma7

Fabriquez-en un deuxième identique.

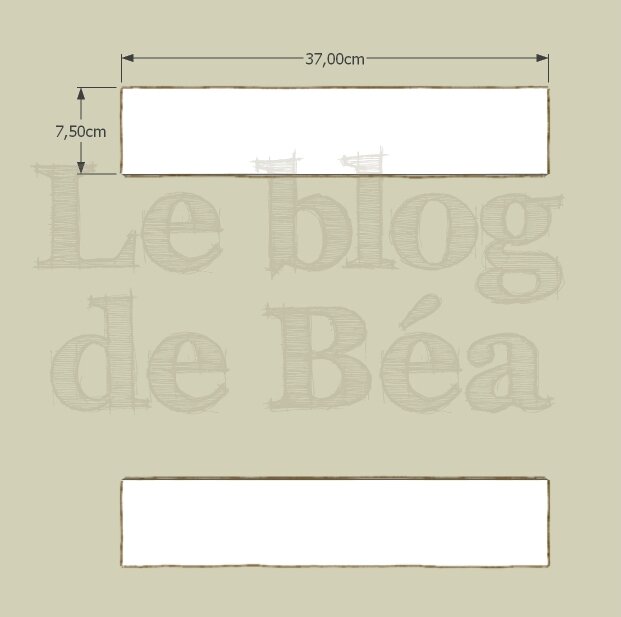

Ensuite découpez 2 planches mesurant 37 X 7,5 cm.

Assemblez les différents éléments en les vissant et les collant.

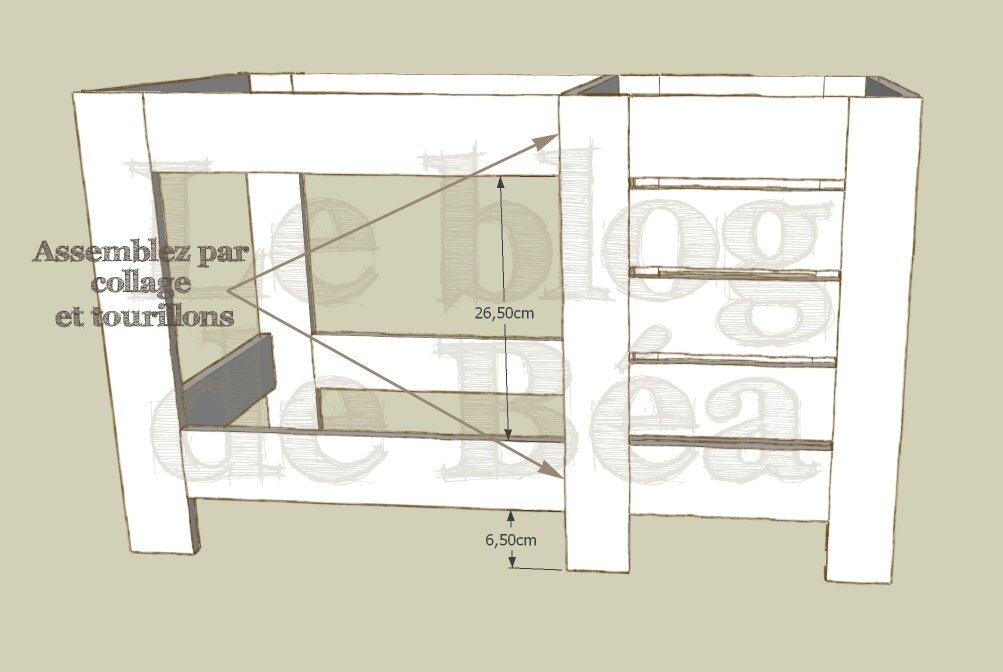

Assemblez-le au coffre de rangement par collage, tourillonnage et en vissant des équerres sous le plateau du dessus.

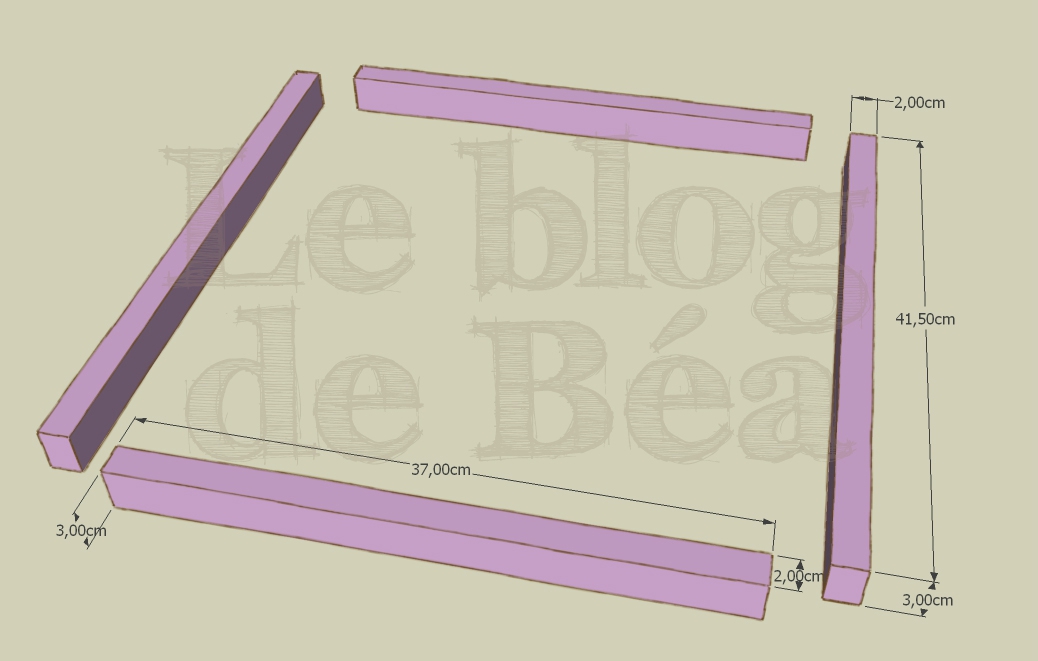

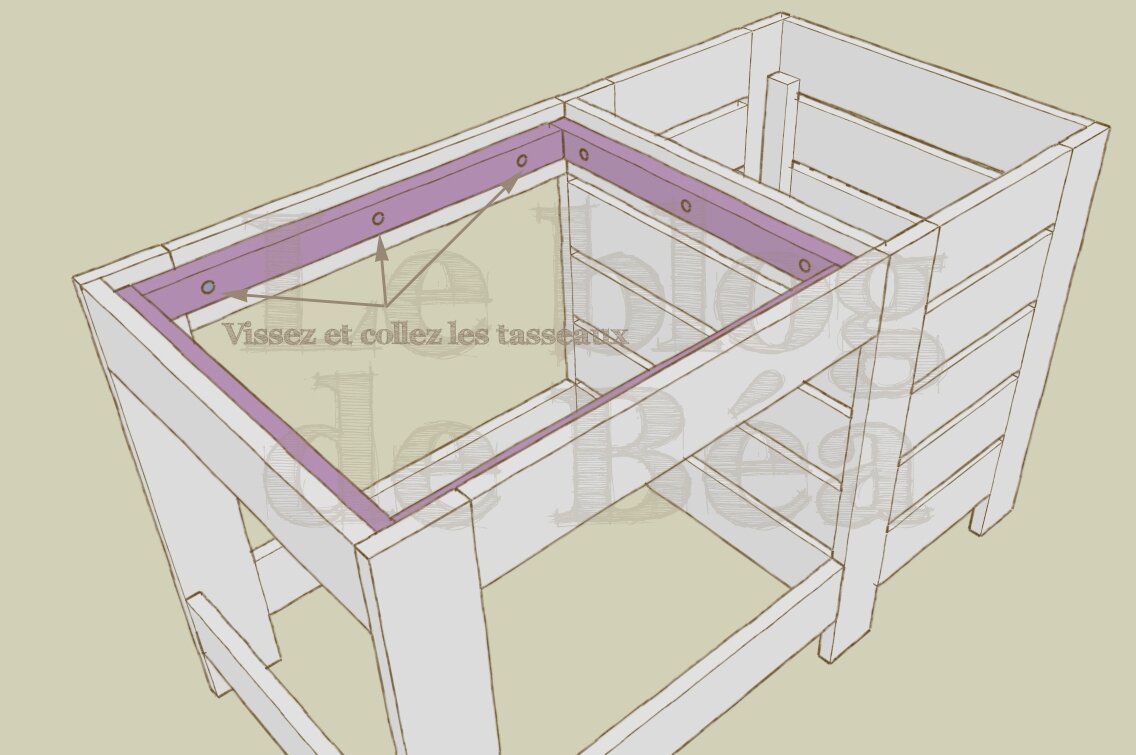

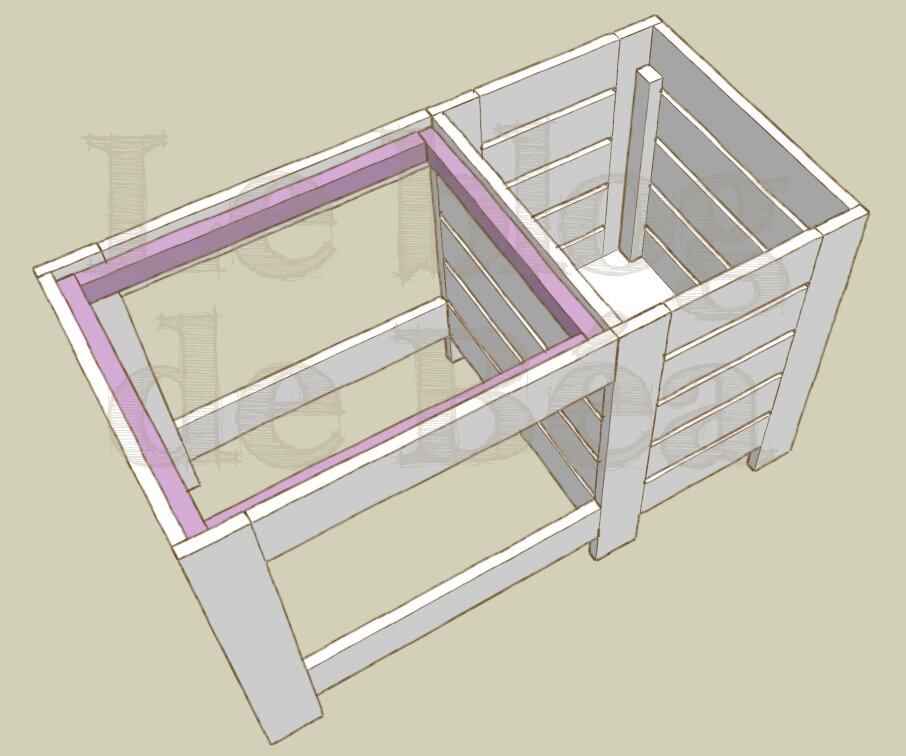

*La fabrication du premier plateau commence par la découpe des 4 tasseaux violets sur lesquels reposeront les planches du plateau de la table

Découpez 2 tasseaux mesurant longueur = 37 cm , largeur = 3 cm épaisseur = 2 cm et 2 autres mesurant longueur = 41,5 cm , largeur = 3 cm, épaisseur = 2 cm.

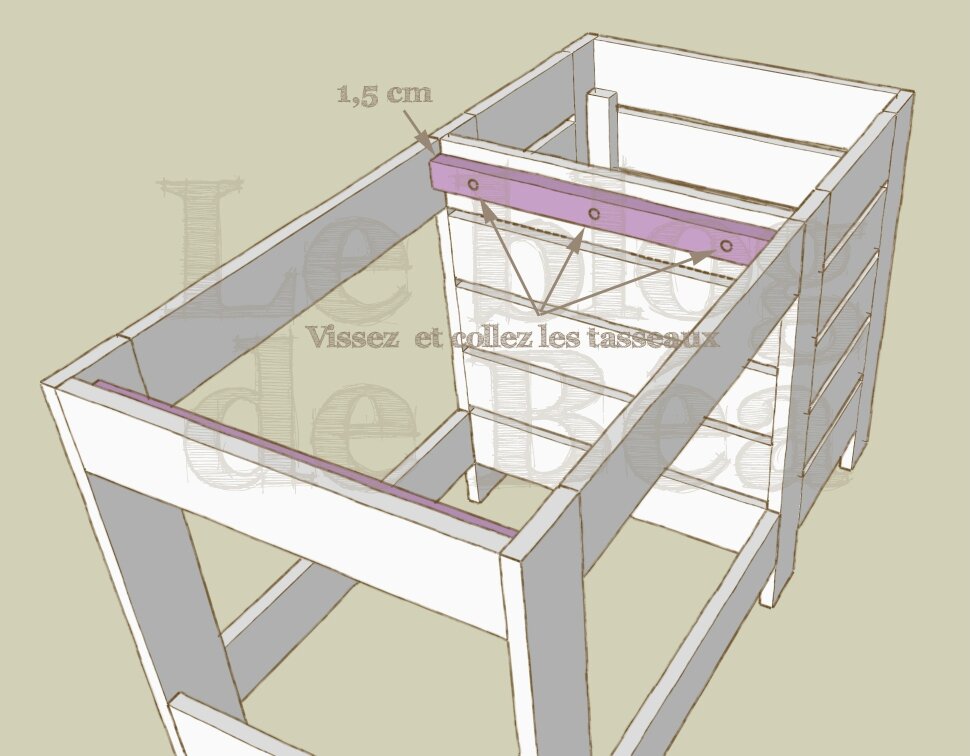

 Vissez et collez les tasseaux à 1,5 cm du haut de la table

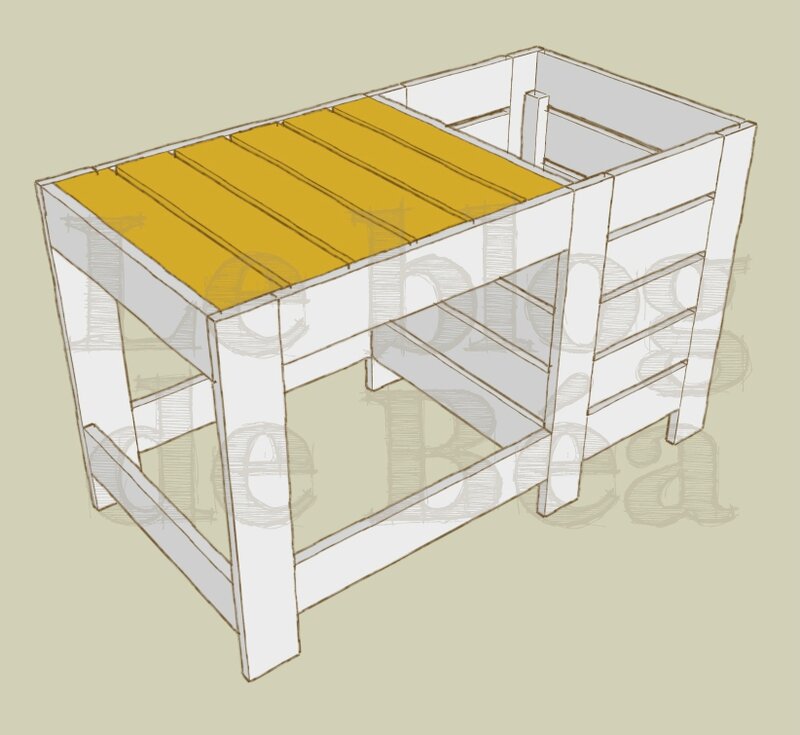

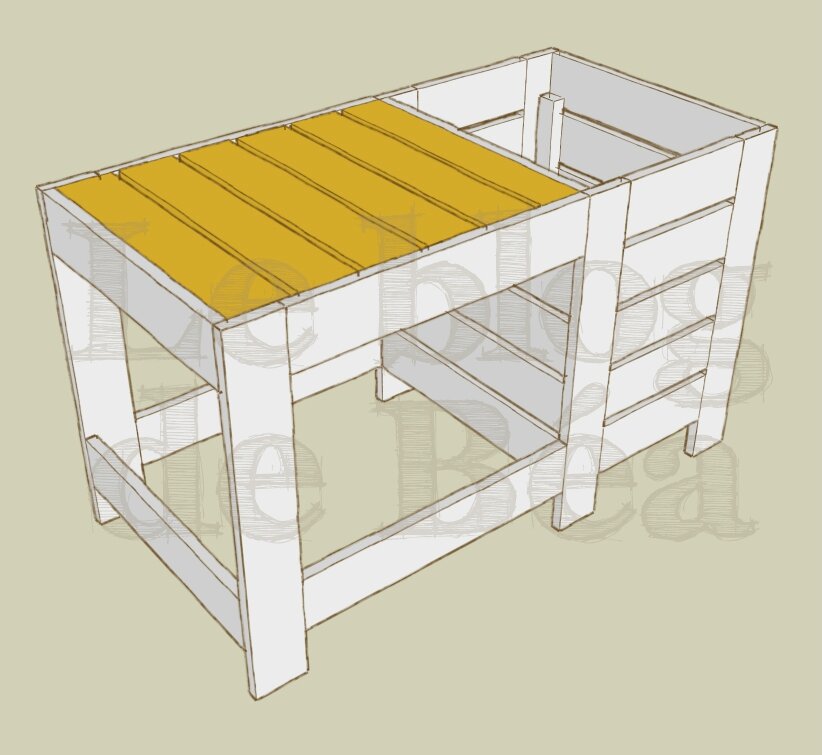

 Découpez les planches de 1,5 cm d'épaisseur composant le plateau de la table en jaune sur le schéma7

schéma7

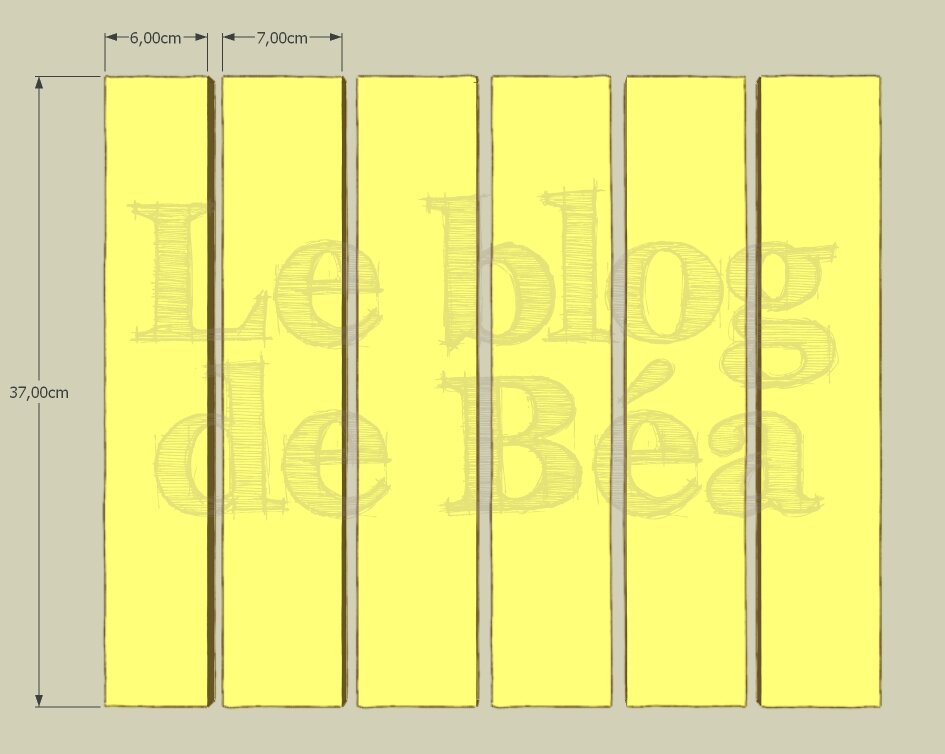

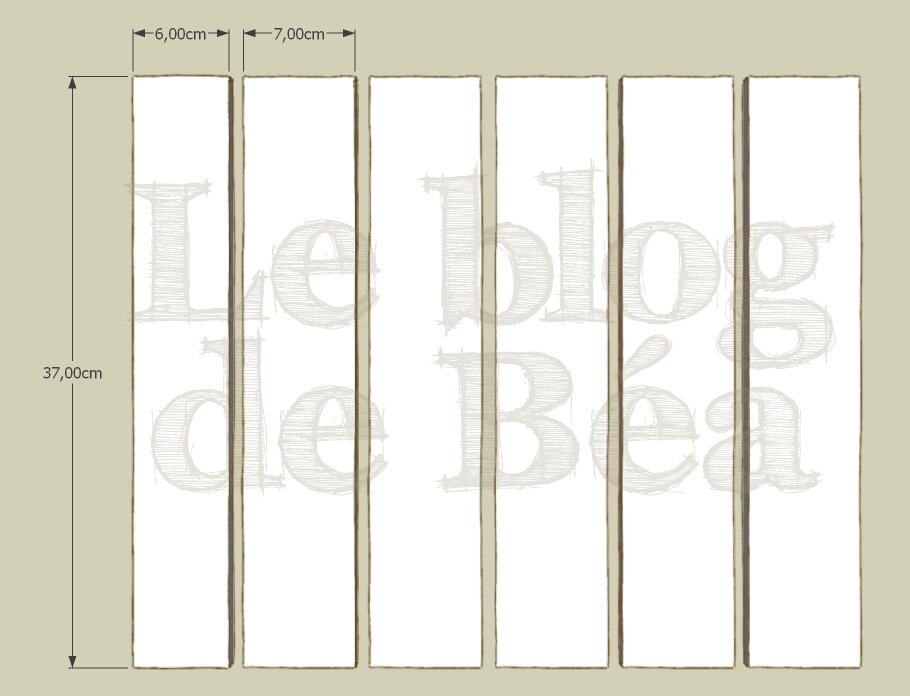

Découpez 1 planche mesurant 37 X 6 cm et 5 planches mesurant 37 X 7 cm.

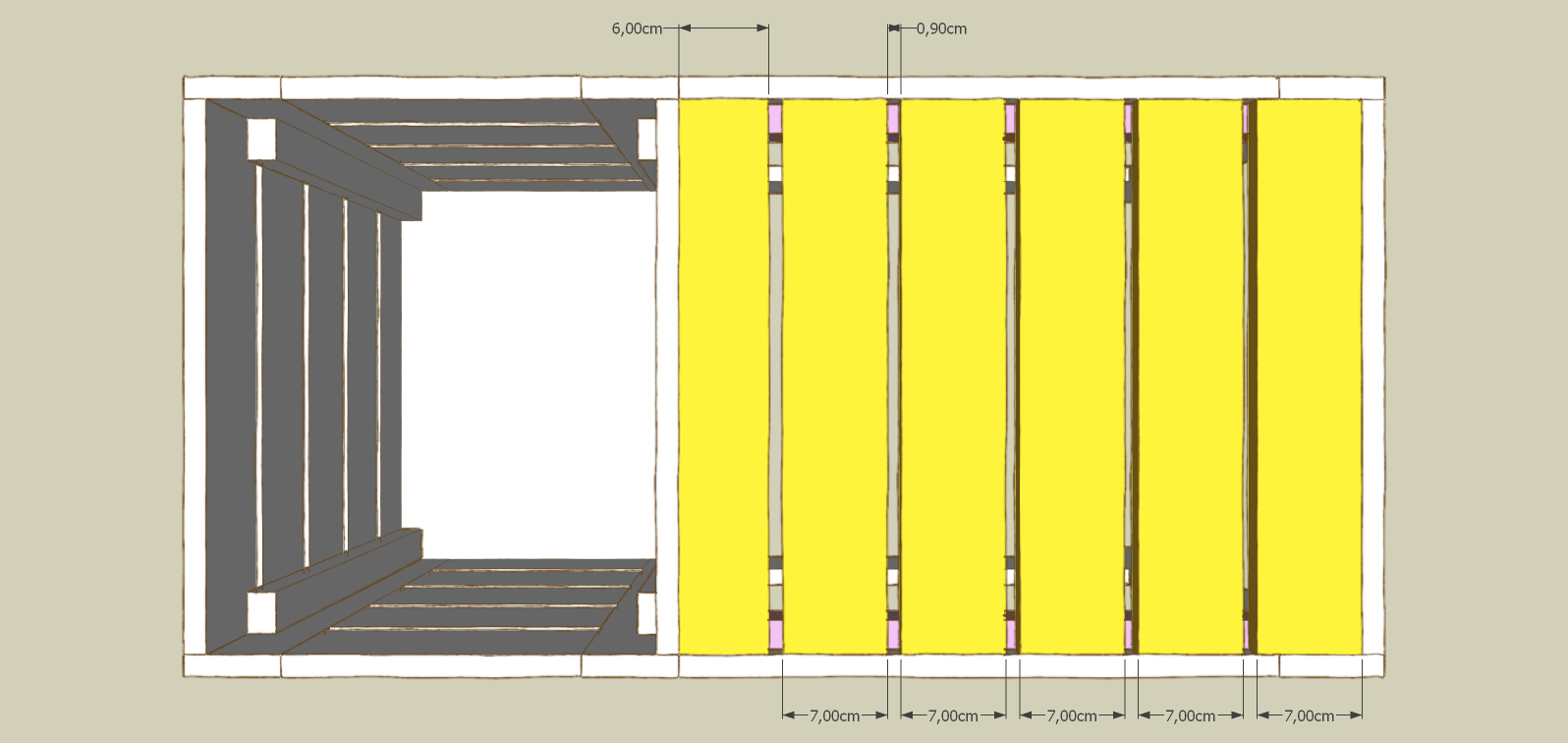

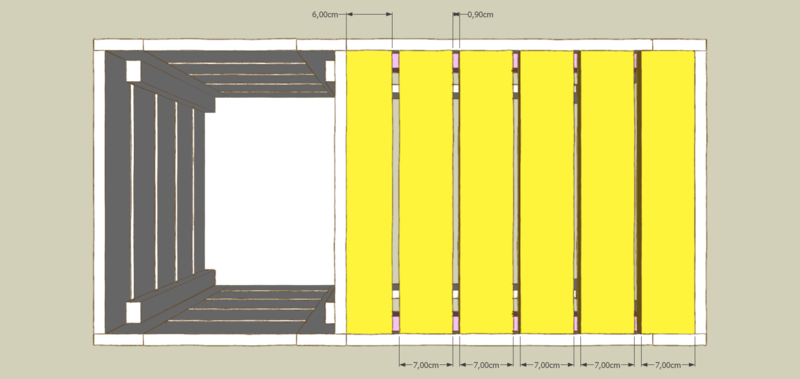

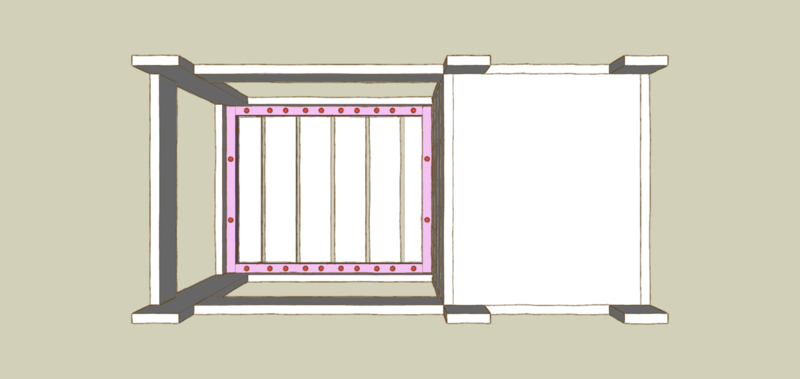

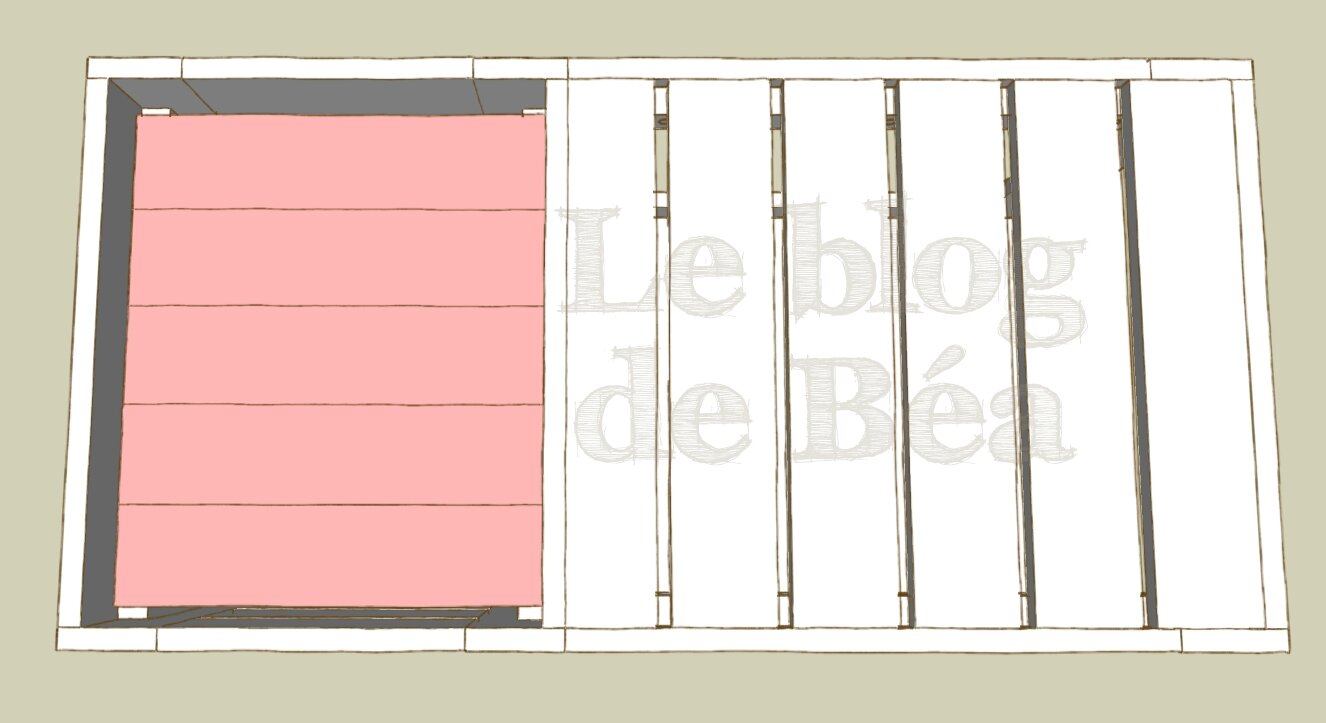

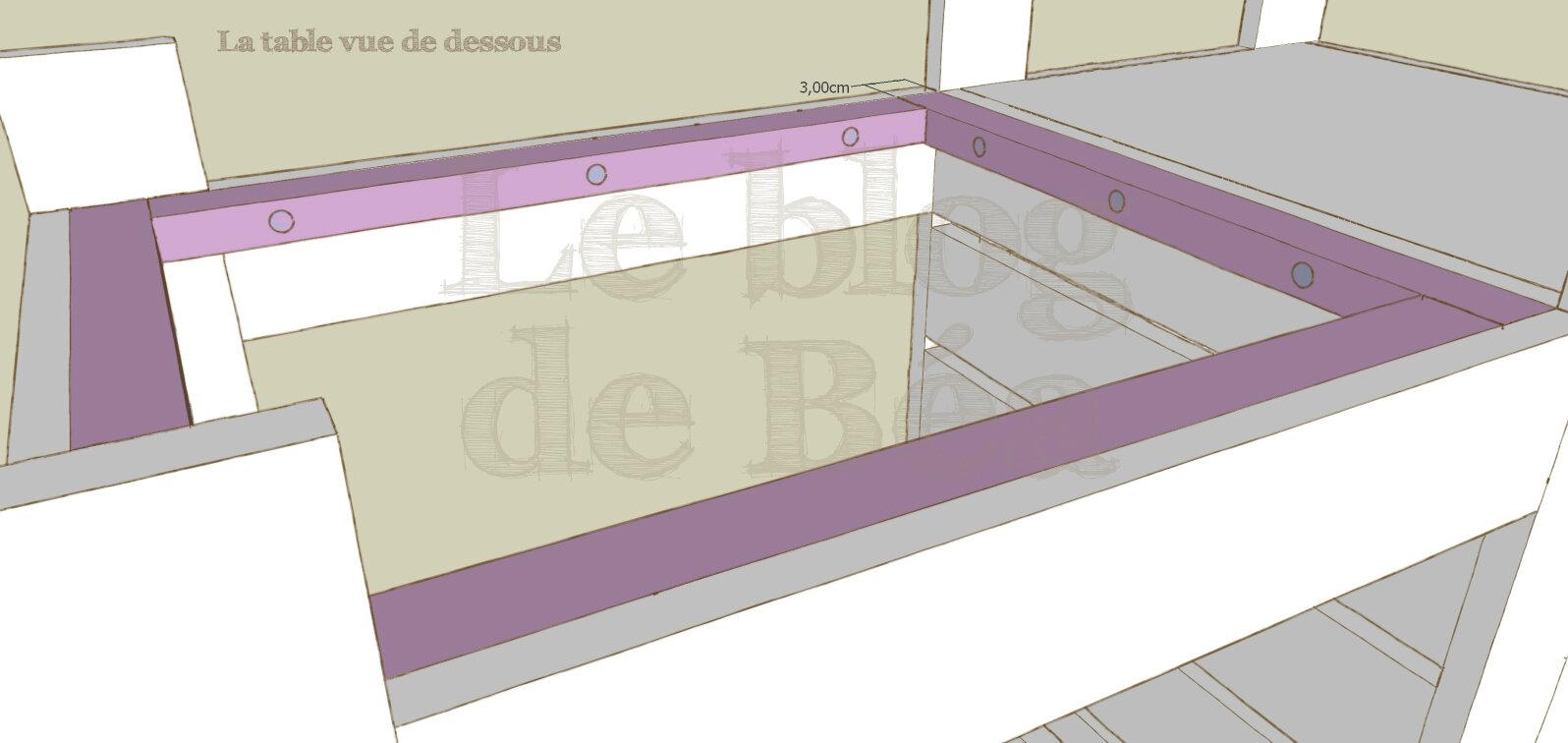

Assemblez les planches en collant et en vissant sous le plateau en disposant les planches comme indiqué sur le schéma8

schéma8

*Fabrication du second plateau : il se fabrique quasiment comme le premier plateau.

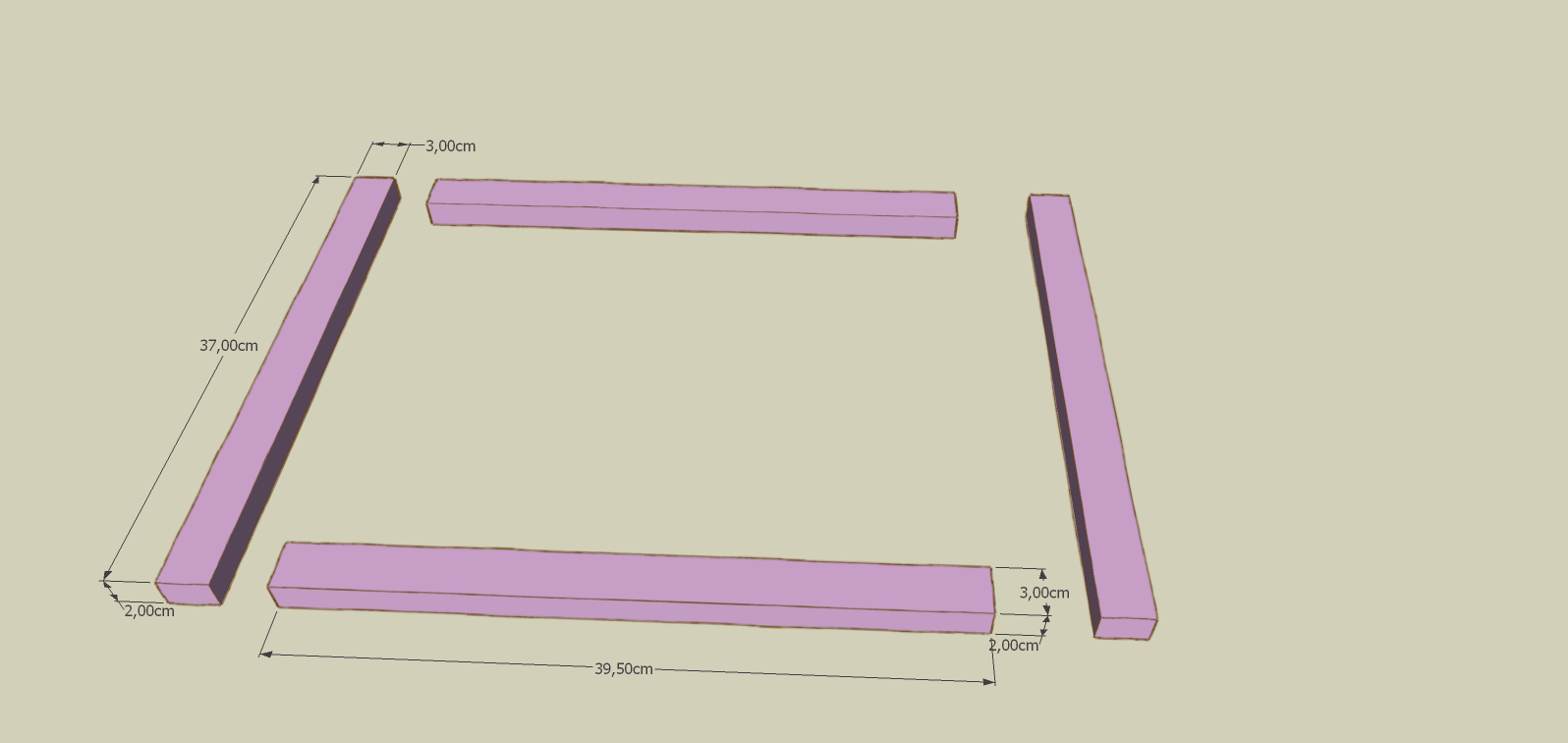

Découpez 2 tasseaux mesurant longueur = 39,5 cm, largeur = 3 cm, épaisseur = 2 cm et 2 tasseaux mesurant longueur = 37 cm, largeur = 3 cm, épaisseur = 2 cm.

Assemblez-les comme pour le premier plateau en les collant et les vissant.

Pour le plateau, découpez 1 planche mesurant 37 X 6 cm et 5 planches mesurant 37 X 7 cm

Assemblez-les en les collant et les vissant sous les tasseaux fixés précédemment.

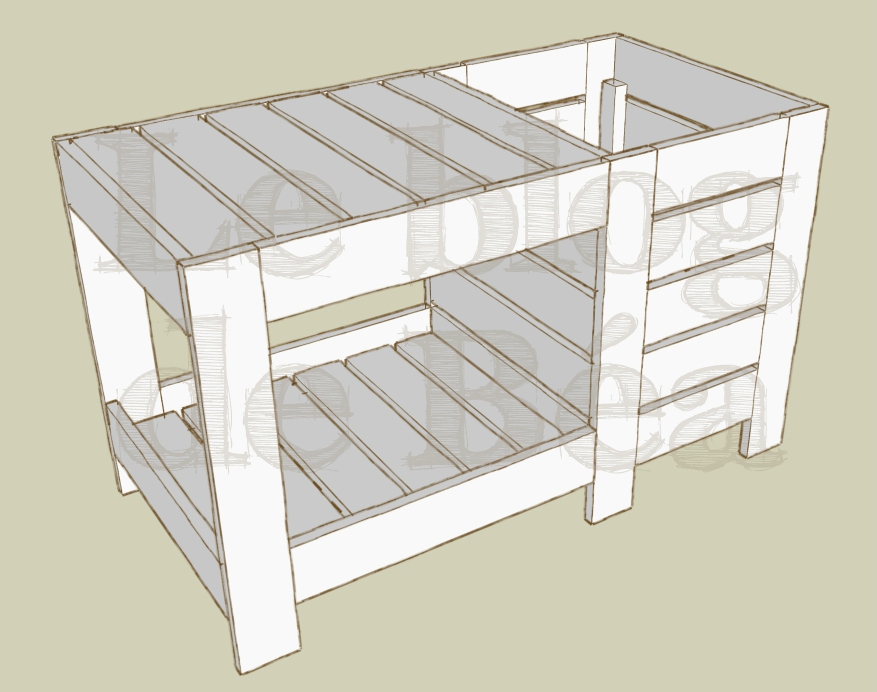

La fabrication de la table est finie.

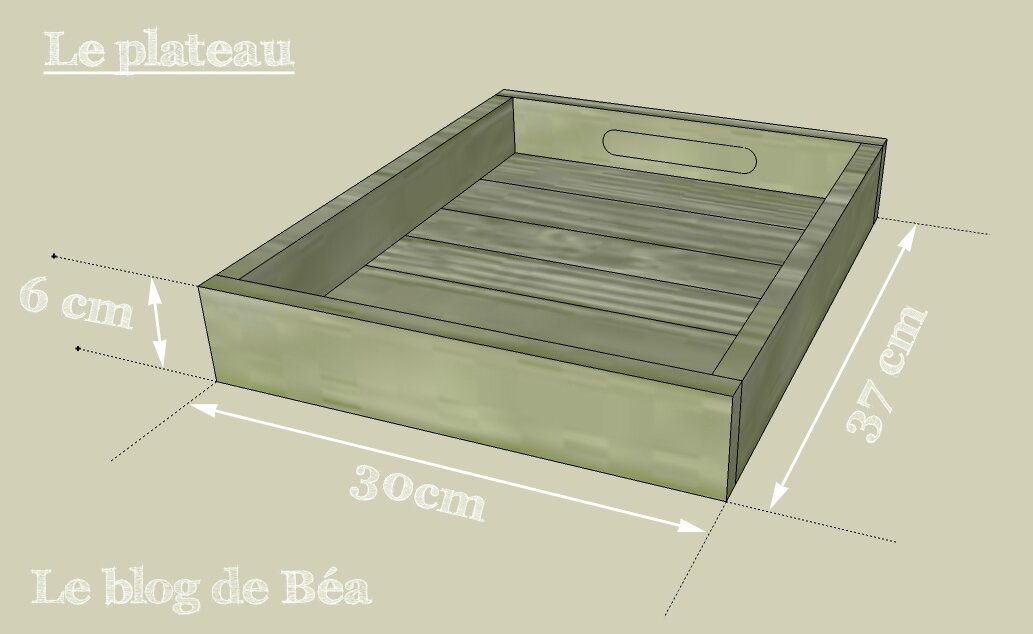

3/ Fabrication du plateau qui ferme le rangement :

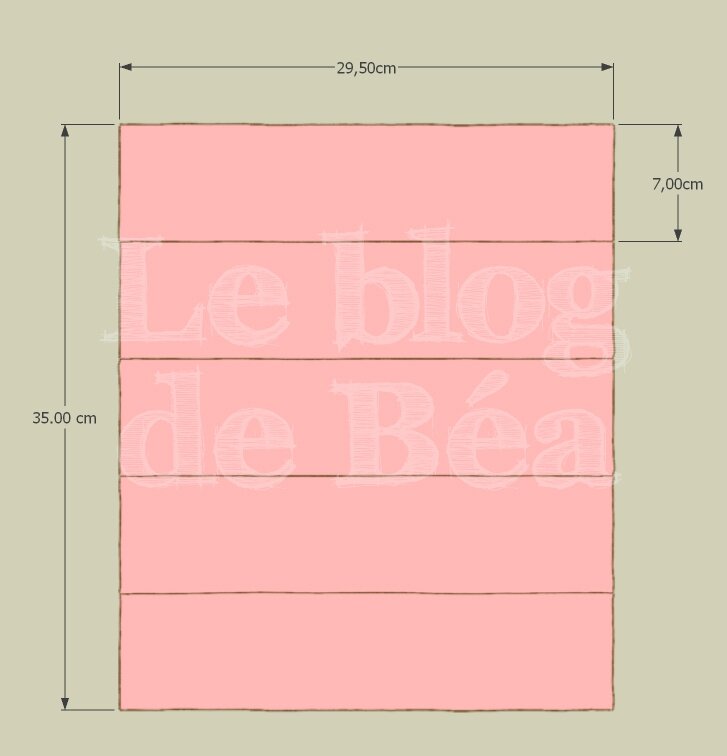

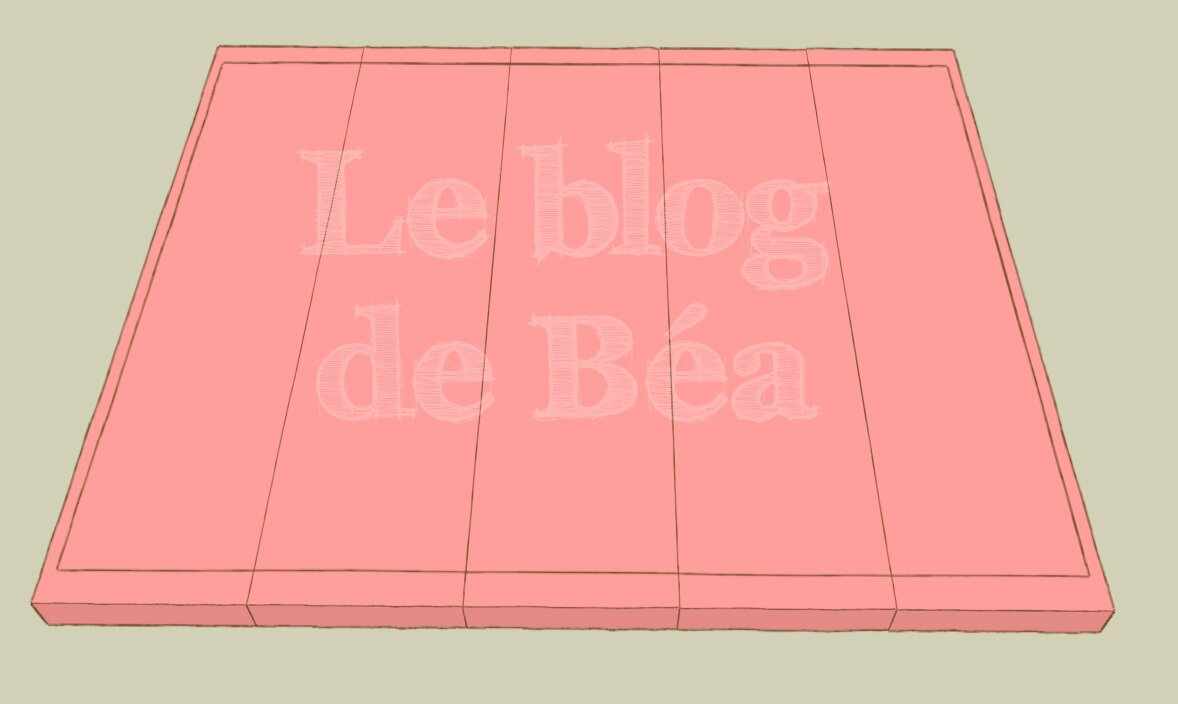

Pour cela, découpez des planches mesurant 29,5 X 7,5 cm pour former le fond du plateau. Assemblez-les en les collant et tourillonnant.

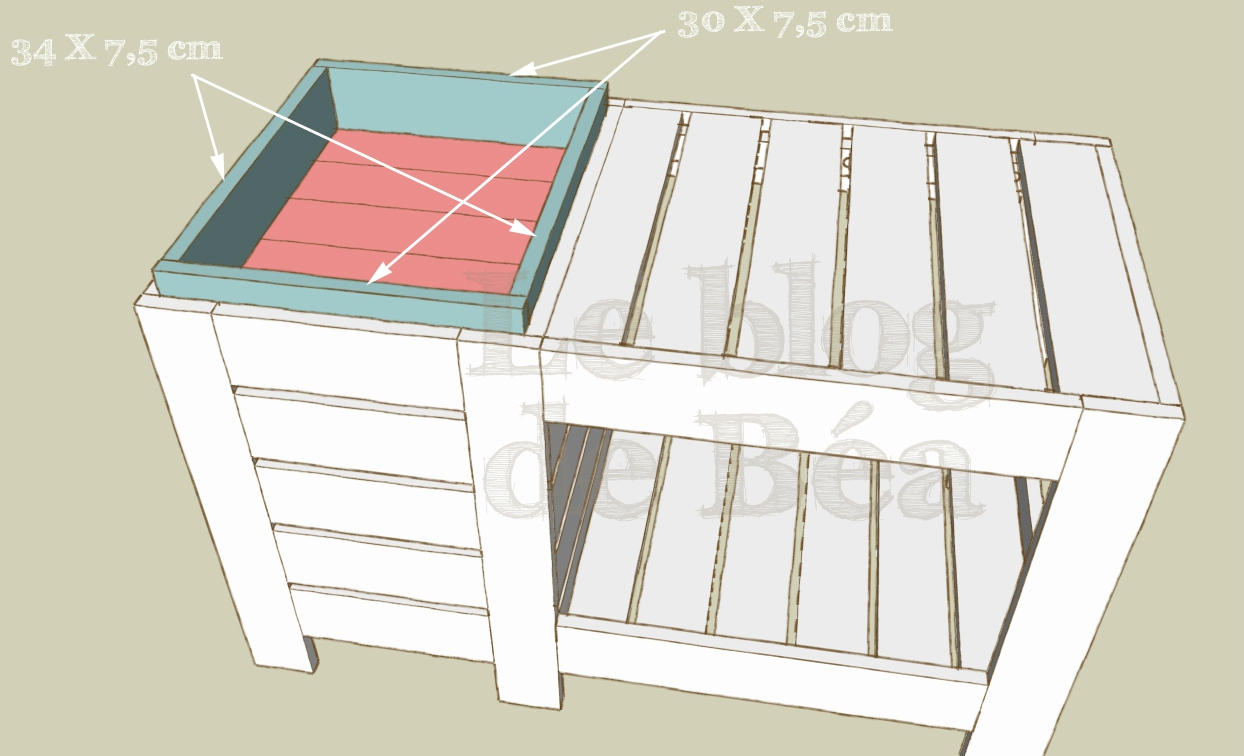

Pour les côtés du plateau (en bleu), découpez 2 planches mesurant 34 X 7,5 cm et 2 planches mesurant 30 X 7,5 cm.

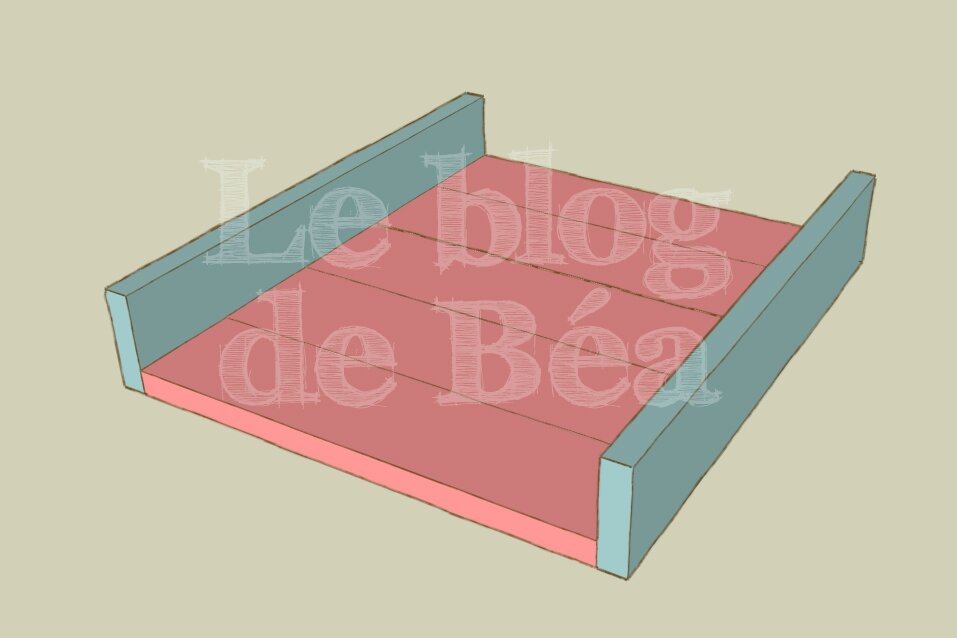

Placez-les sans les assembler sur le fond du plateau (schéma9) et tracez les contours intérieurs sur le fond(schéma10). Découpez en suivant les traits tracés. Le fond du plateau doit s'intégrer entre les planches de côté.

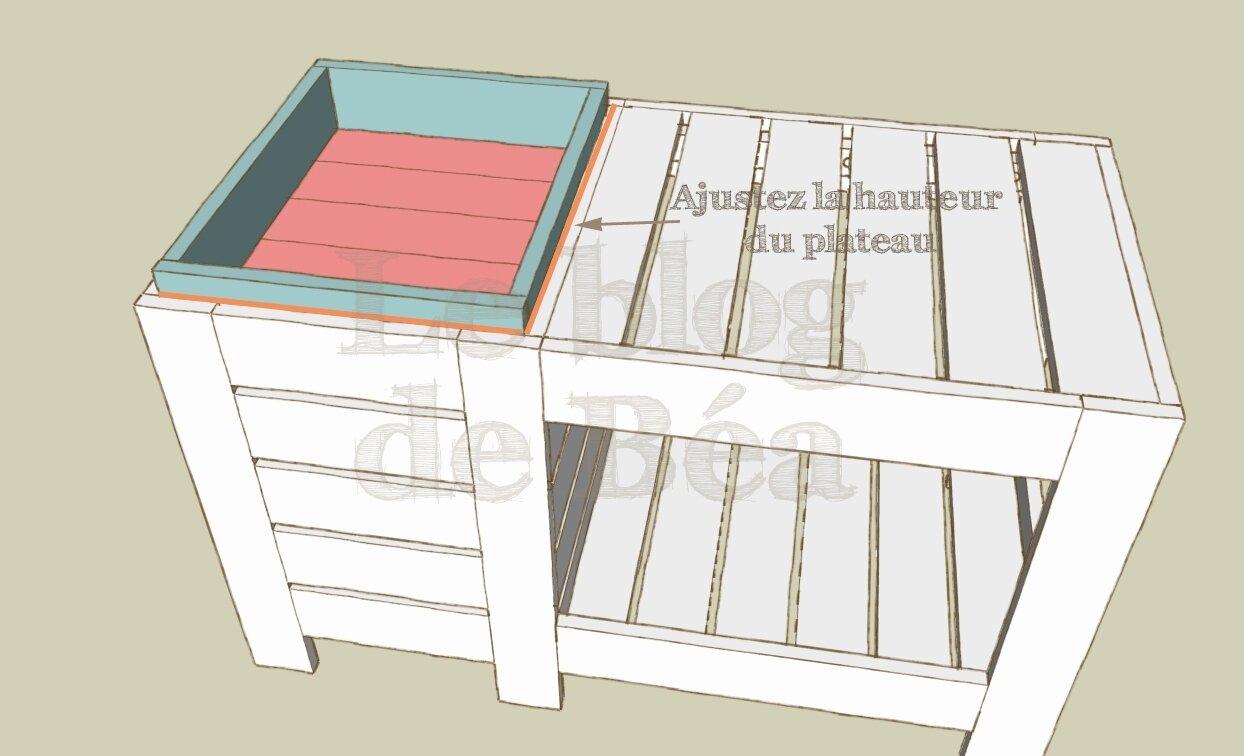

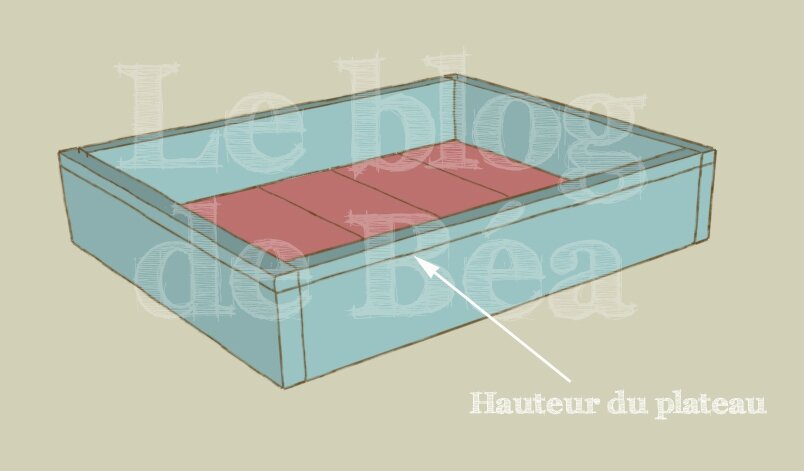

Replacez les côtés et le fond du plateau et ajustez la hauteur du plateau qui doit affleurer le bord de la table. pour cela, repèrer la hauteur du plateau en suivant le bord de la table.

Découpez.

Assemblez ensuite par collage et tourillonnage les grands côtés au fond du plateau.

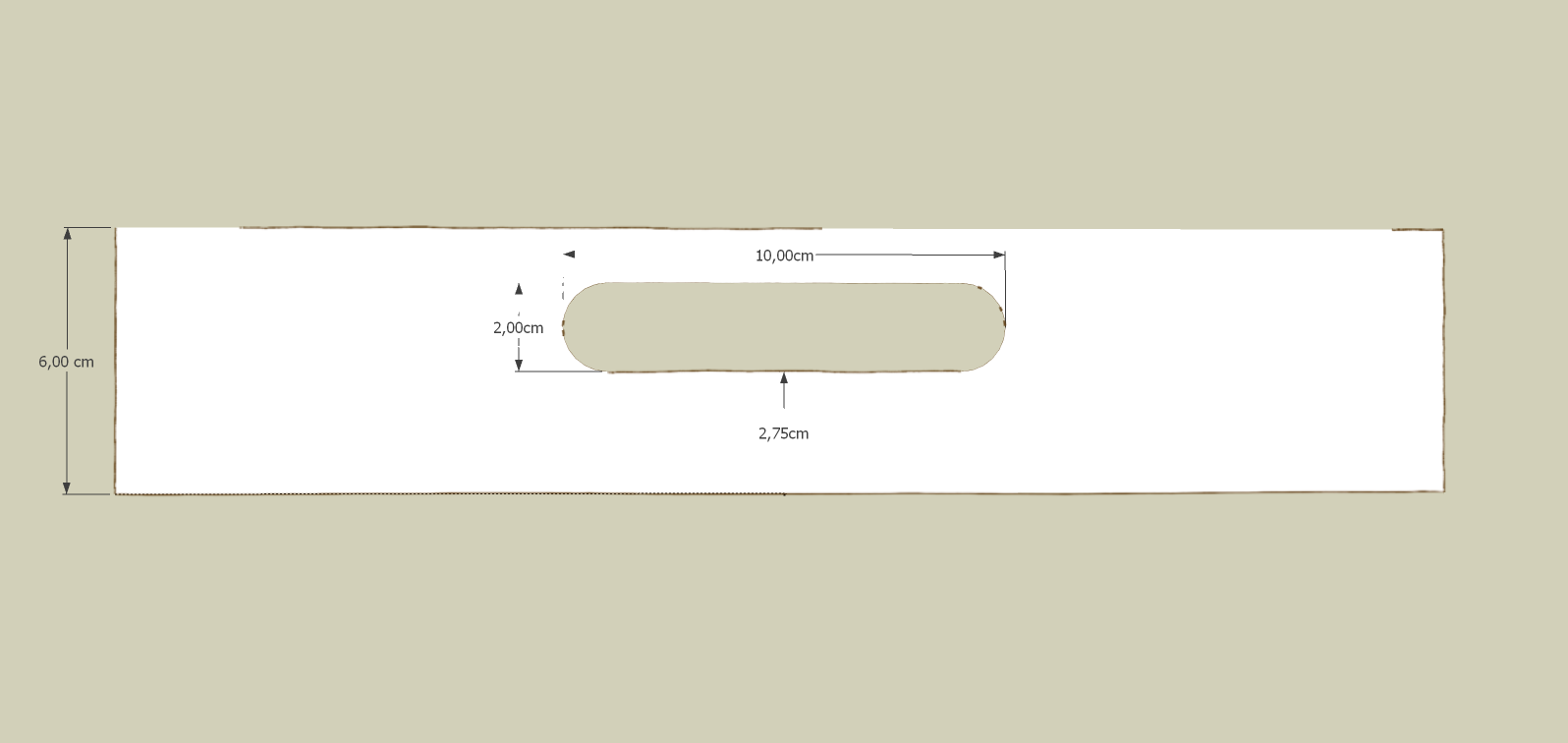

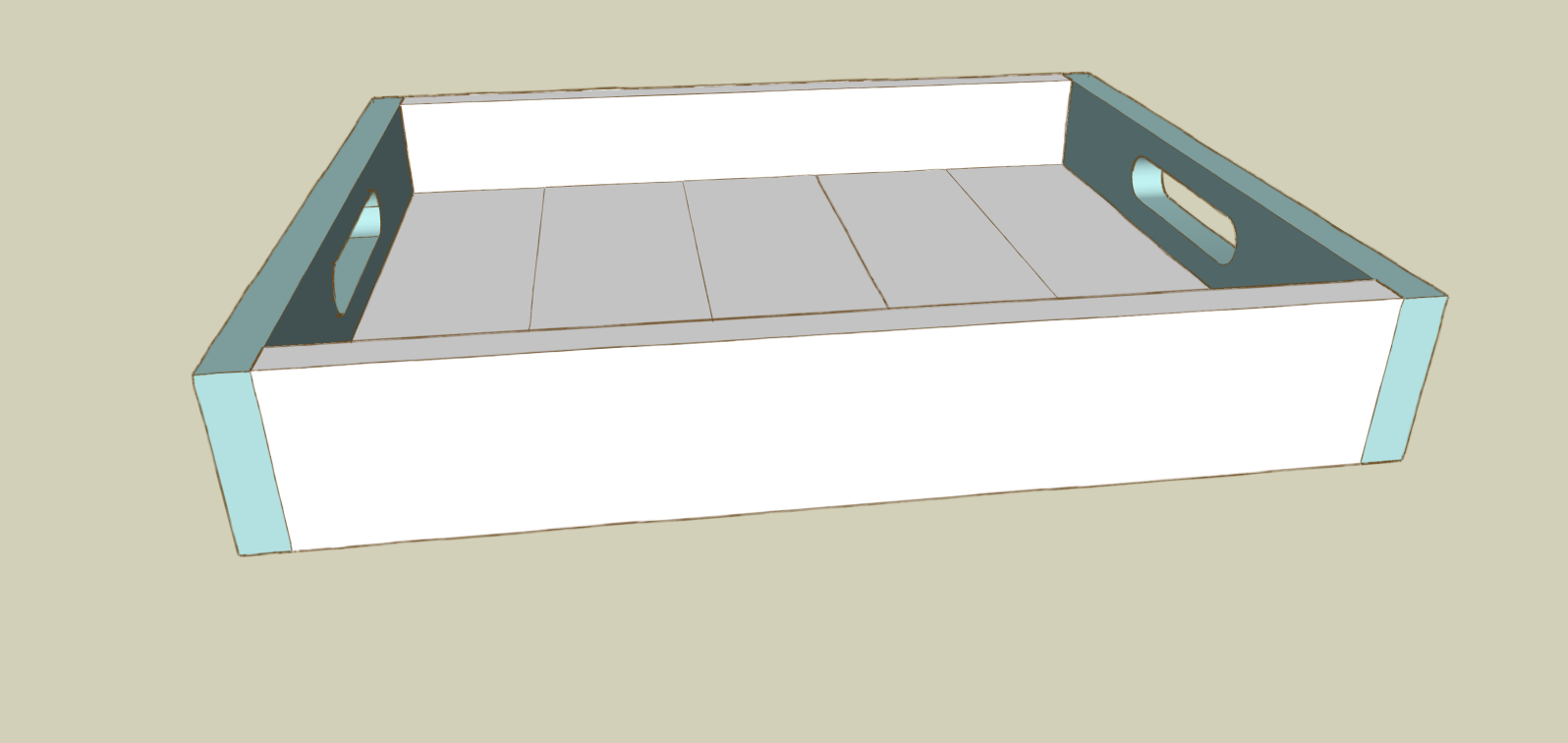

Découpez les poignées dans les petits côtés en suivant les indications du schéma et assemblez par collage et tourillonnage.

Poncez l'ensemble et appliquez la finition de votre choix.

Si vous fabriquez cette table basse, envoyez-moi des photos, je les publierai ( avec votre accord) sur le blog et sur la page Facebook du Blog de Béa.

A bientôt!

******

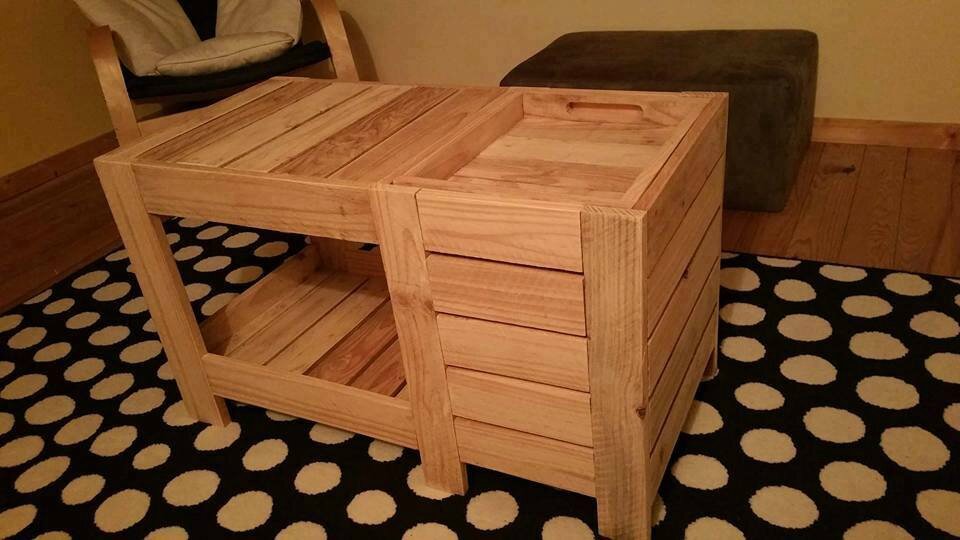

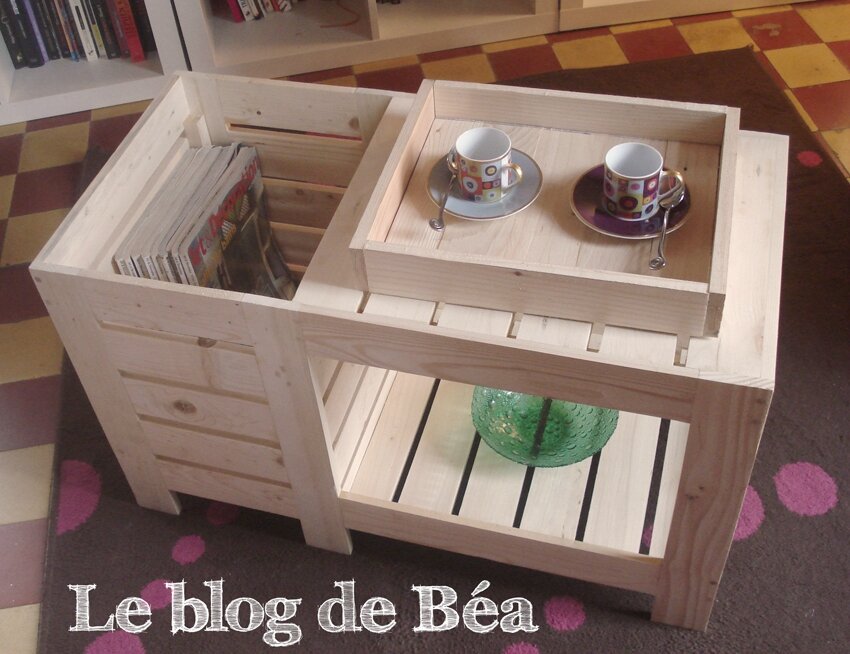

Les lecteurs du Blog de Béa ont fabriqué à leur tour la table basse avec coffre de rangement et nous le font partager!

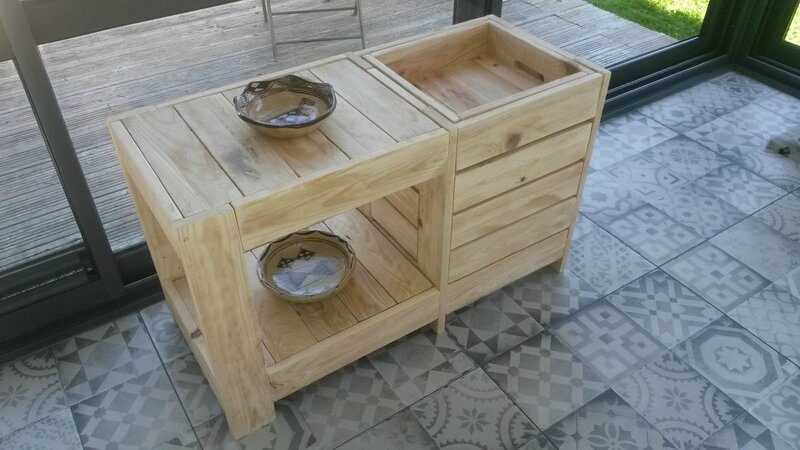

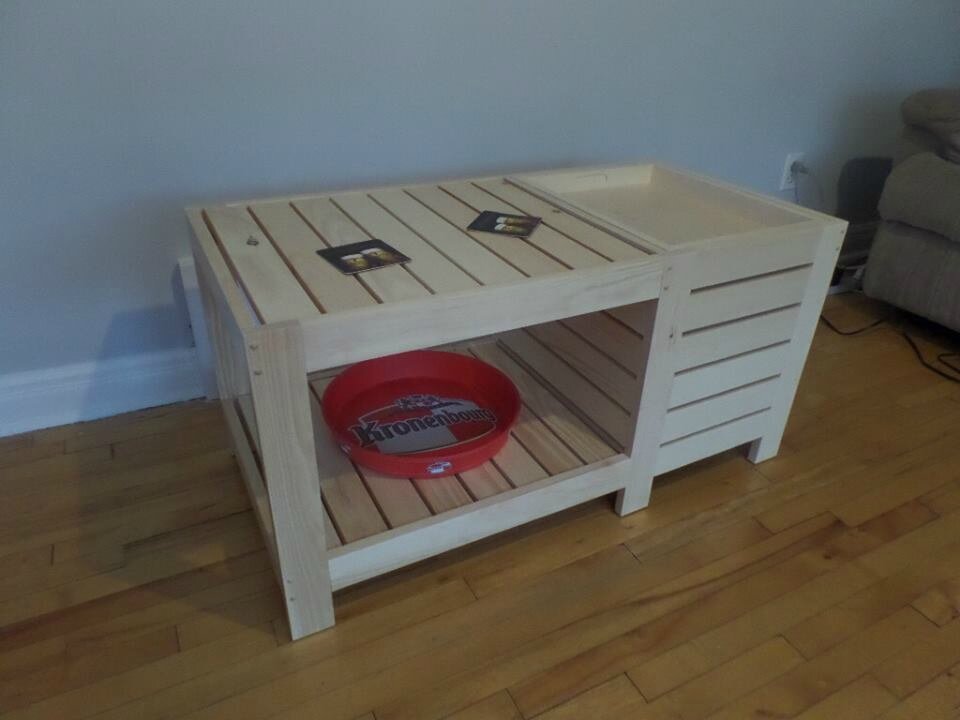

* Table basse fabriquée par Baptiste

*Voici la table réalisée par Doris

*Alexandra a fabriqué sa table basse en adaptant les dimensions à ses besoins.

Merci pour vos partages!
