24 février 2014

Pas à pas pour fabriquer une étagère style escabeau en bois de palette

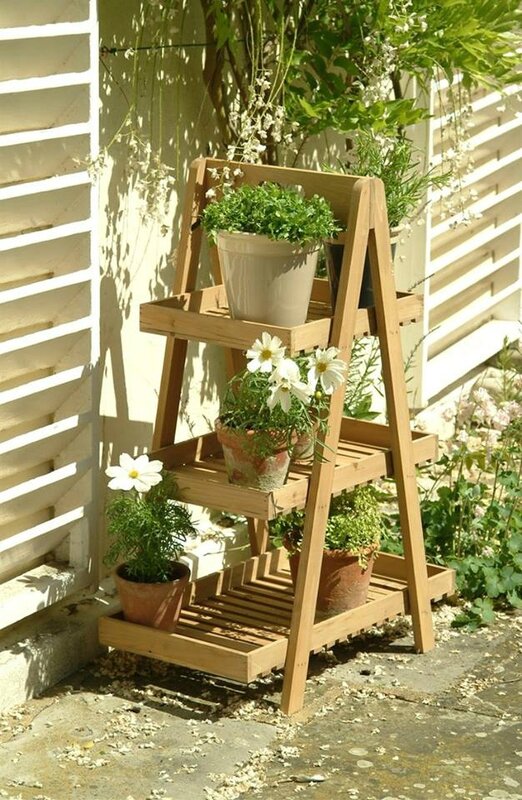

Je vous propose aujourd'hui un pas à pas pour fabriquer une étagère style escabeau. J'ai été séduite par cette petite étagère style escabeau (voir photo ci-dessous) pour laquelle j'ai eu un coup de coeur. Ce petit meuble très élégant, est parfait pour accueillir plantes vertes et bibelots dans un salon mais je l'imagine aussi très bien dans une salle de bain.

Etagère style escabeau
Source: Pinterest

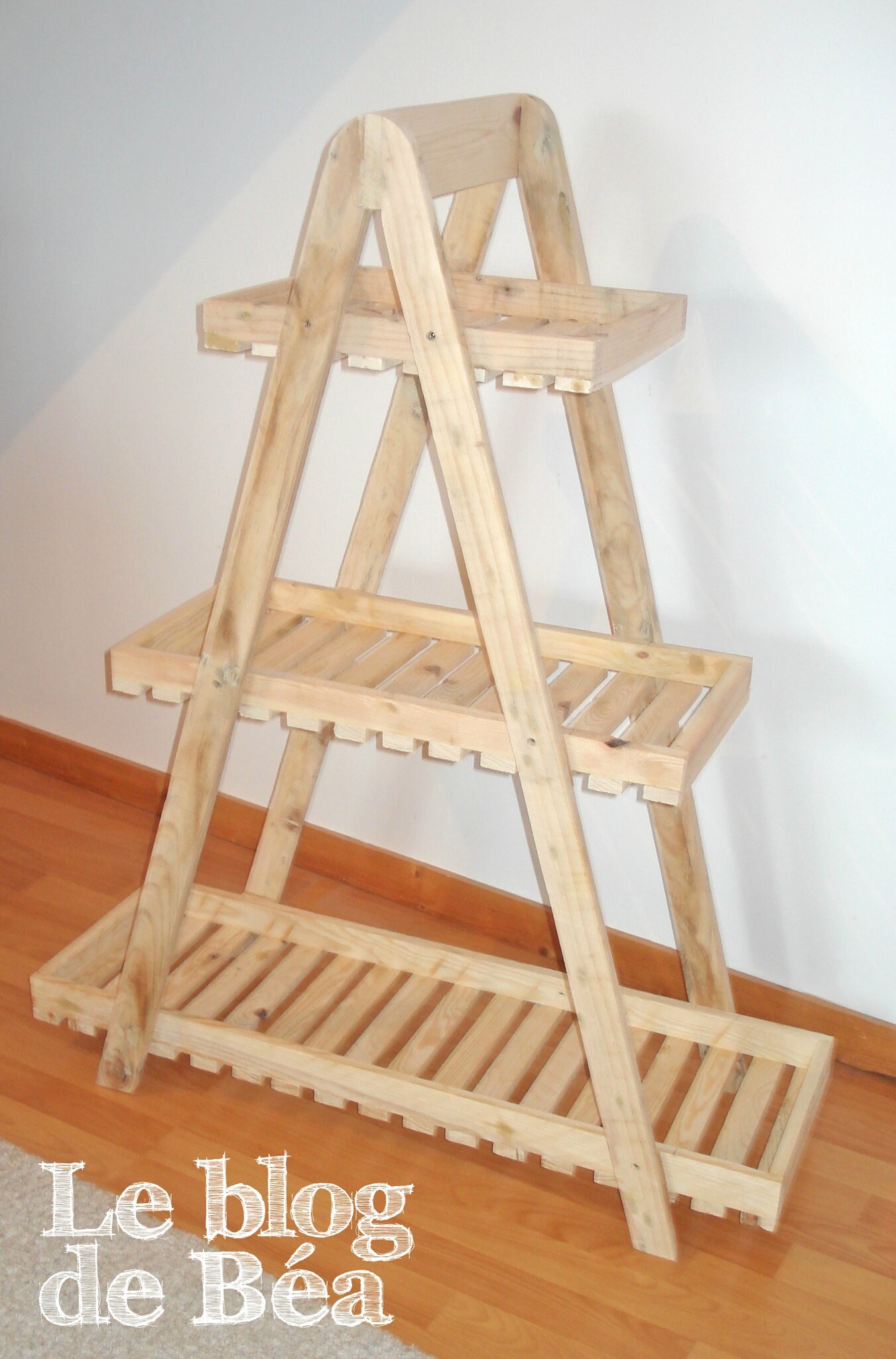

Je l'ai fabriquée entièrement en bois de palettes récupérées.





Etagère style escabeau fabriquée en bois de palette



 Etagère style escabeau fabriquée en bois de palette

94083199_m

Etagère style escabeau fabriquée en bois de palette

Dans un premier temps, nous allons fabriquer la structure de l'escabeau. C'est la partie la plus délicate de la fabrication de cette étagère. Les découpes doivent être précises. En effet les 4 pieds qui constituent la structure doivent être identiques sinon le meuble sera bancal.

Pour fabriquer cette structure, il faut 4 planches de palette de 2 cm d'épaisseur et de 120 cm de longueur.

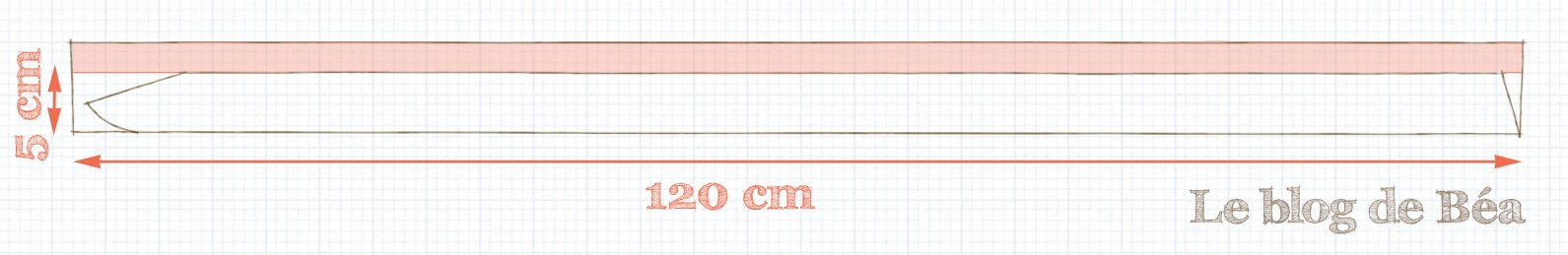

Découpez à la scie sauteuse, les 4 planches aux dimensions suivantes : 120 X 5 cm. La partie rouge est la partie à découper.

Etagère escabeau fabriquée en bois de palette

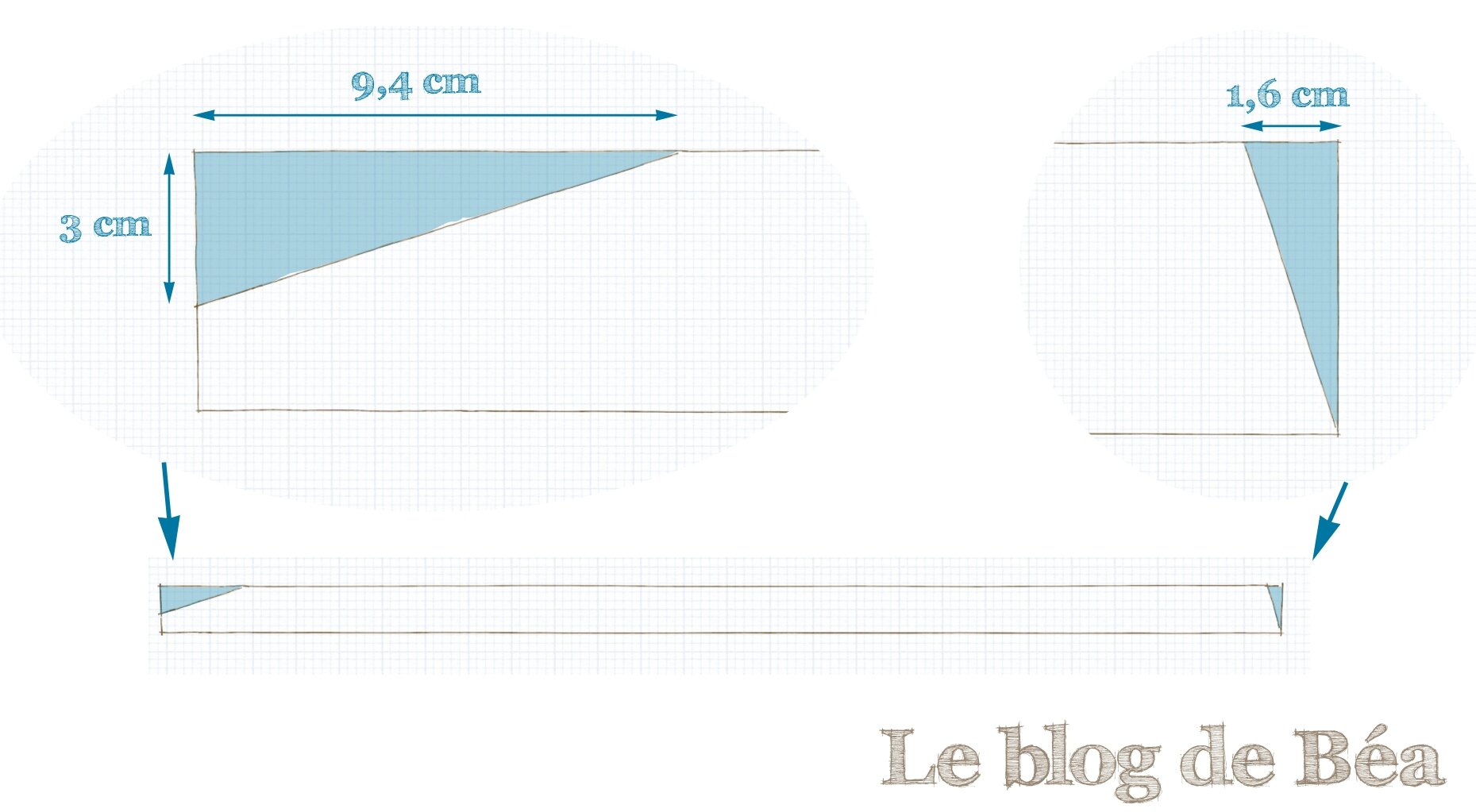

Ensuite découpez à la scie sauteuse, de façon identique, les 4 planches en suivant les indications du schéma ci-dessous. Les parties bleues sont les parties à découper.

etagère escabeau fabriquée en bois de palette

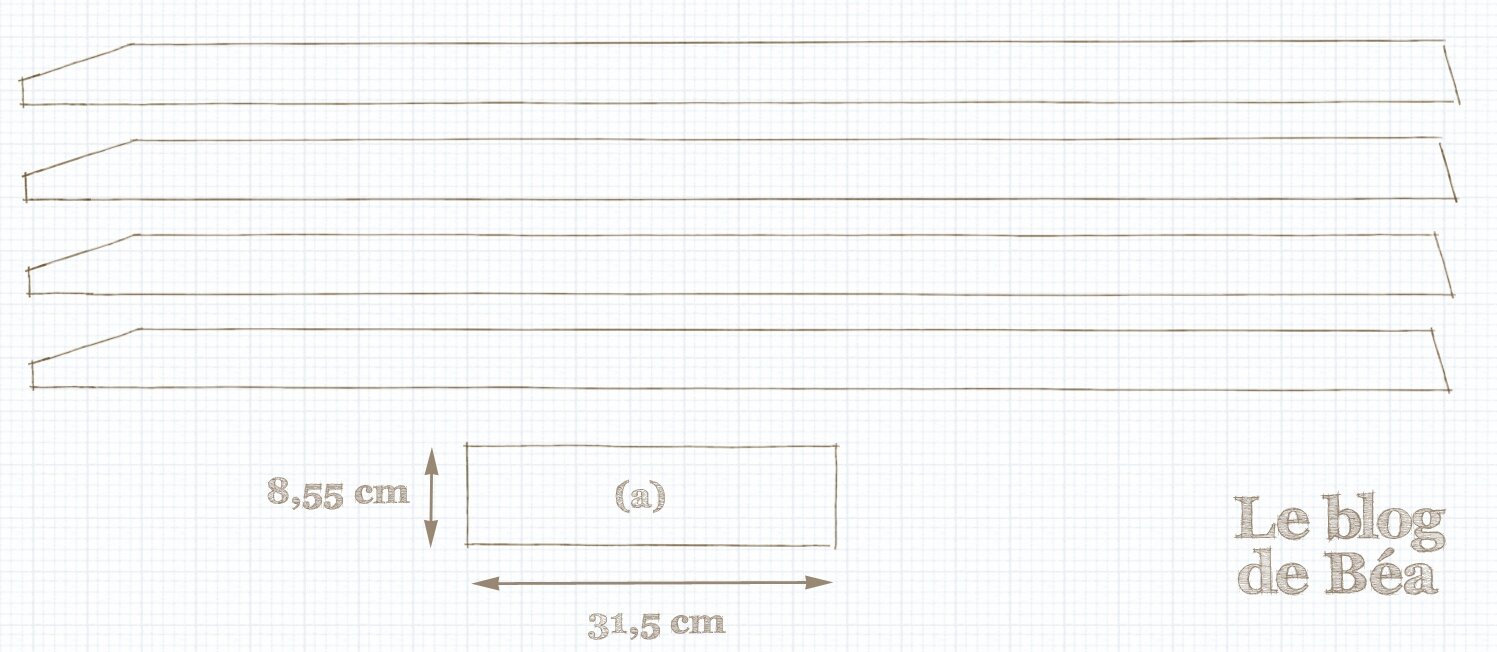

Pour finir, découpez dans une planche de palette de 1,5 cm d'épaisseur un élément(a) de 31,5 cm X 8,55 cm.

Nous avons donc tous les éléments de la structure escabeau et nous allons les assembler.

Etagère style escabeau fabriquée en bois de palette

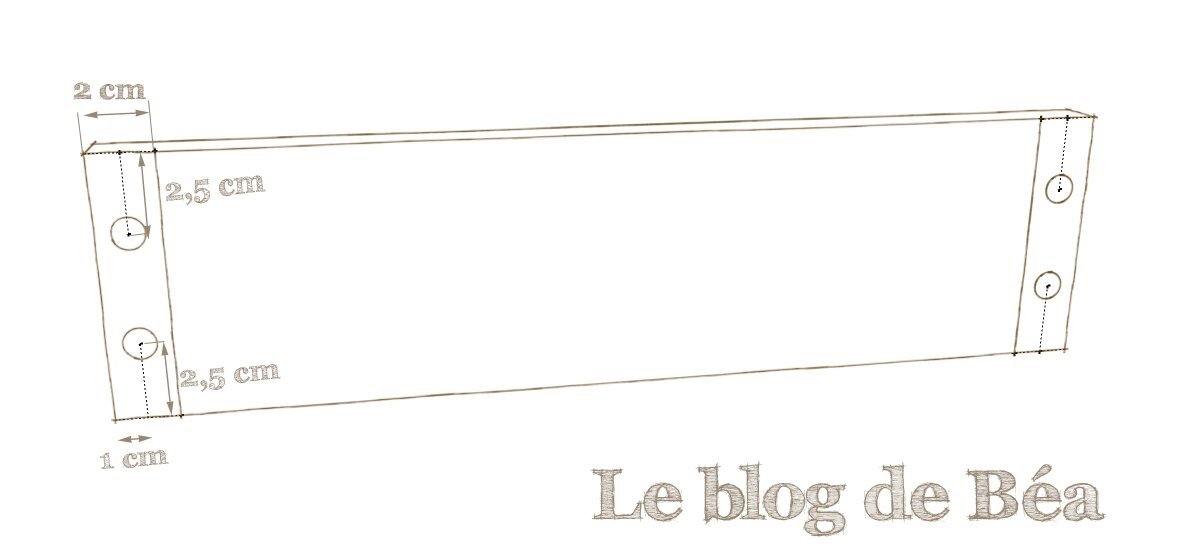

Sur la planche(a) percez 4 trous avec une mèche à bois de 10 mm en suivant les indications du schéma ci-dessous.

Etagère escabeau fabriquée en bois de palette


Les pieds sont fixés par collage et tourillonnage à la planche (a). Voici comment procéder :

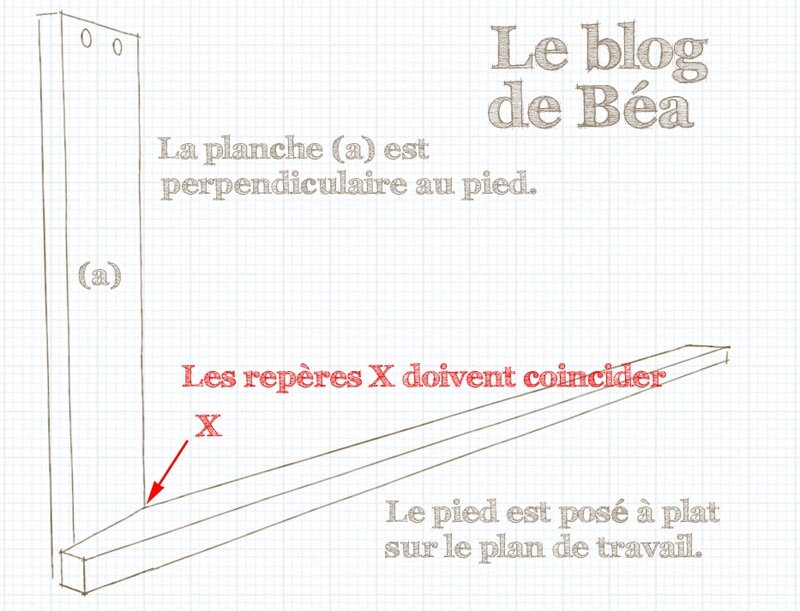

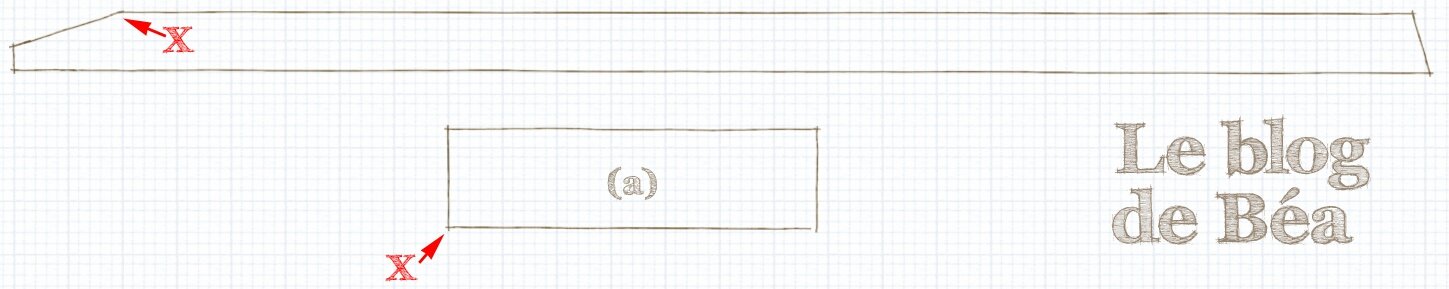

Posez un pied à plat sur le plan de travail et fixez-le avec des serres-joints. Posez la planche(a) perpendiculairement au pied en superposant les repères X(voir schéma ci-dessous).

Etagère escabeau fabriquée en bois de palette



Etagères escabeau fabriquée en bois de palette

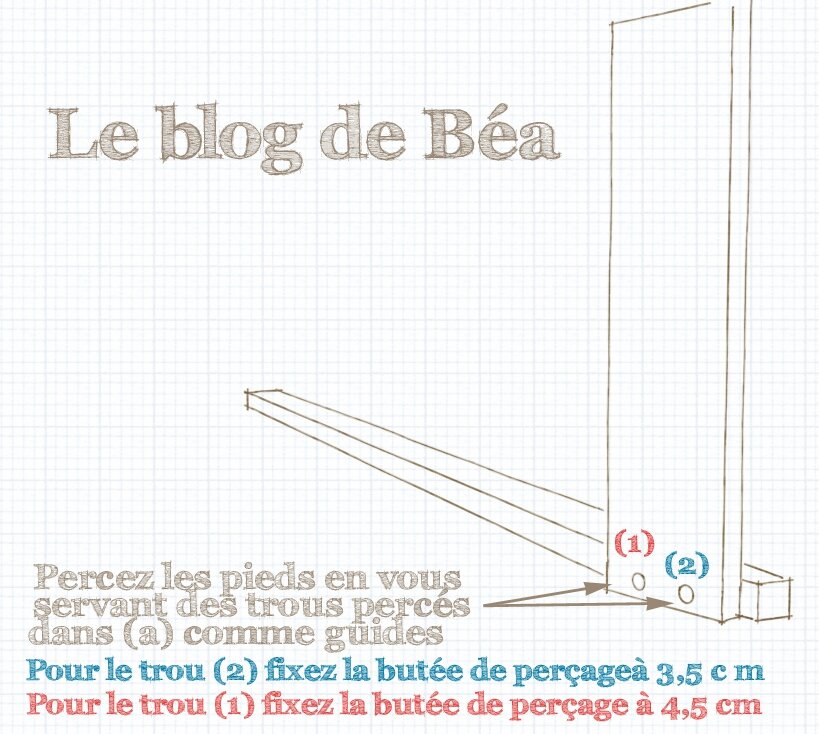

Percez avec une mèche de 10 mm, servez-vous des trous percés dans (a) comme guide pour percer les trous correspondants dans le pied. Utilisez une butée de profondeur pour mèche de 10mm. Fixez-la pour le trou du haut à 3,5 cm et pour le trou du bas à 4,5 cm.

Etagère escabeau fabriquée en bois palette

Repèrez avec un symbole, un numéro ou une lettre où sera placé le pied.

Répètez cette opération pour les 3 autres pieds en les positionnant à leur emplacement. Attention, ne collez rien pour le moment.

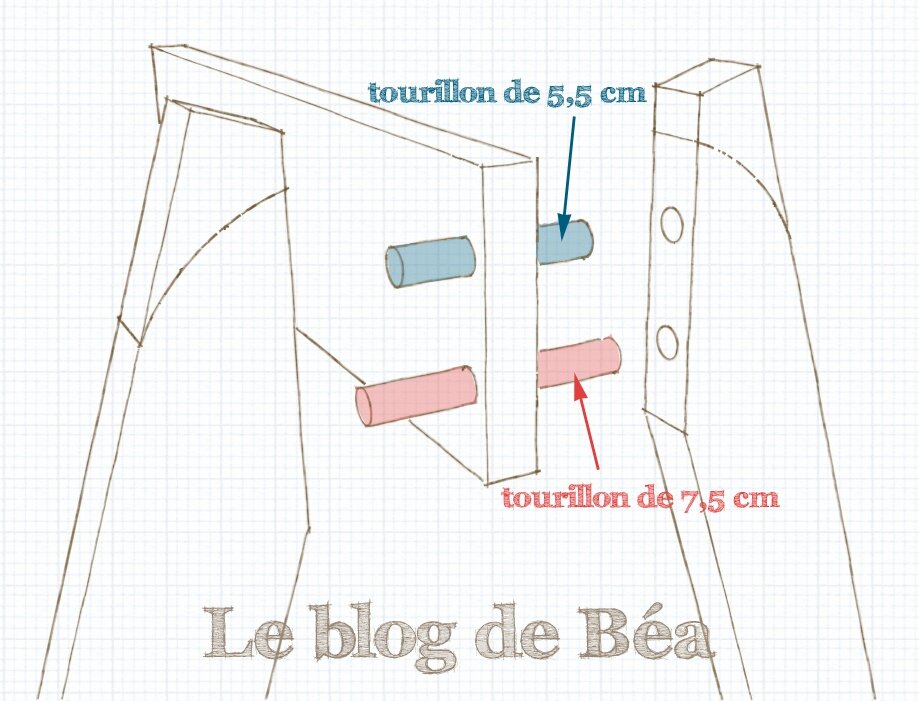

Pour assembler les pieds et la planche(a), découpez dans une baguette tourillon striée de 10 mm de diamètre, 2 morceaux de 5,5 cm et 2 morceaux de 7,5 cm.(voir schéma ci-dessous)

Etagère escabeau fabriquée en bois de palette

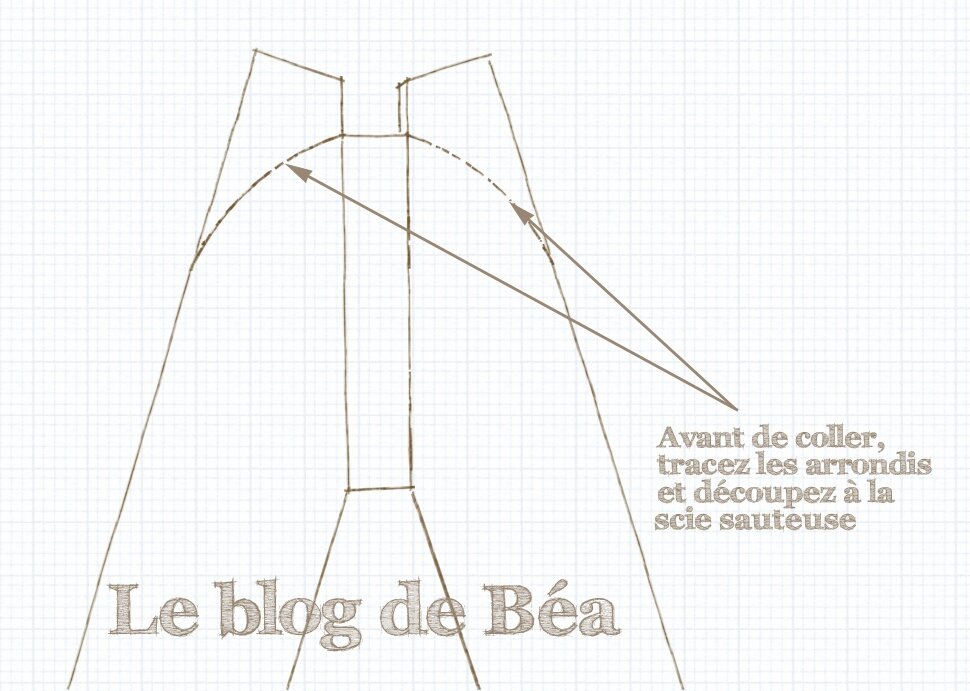

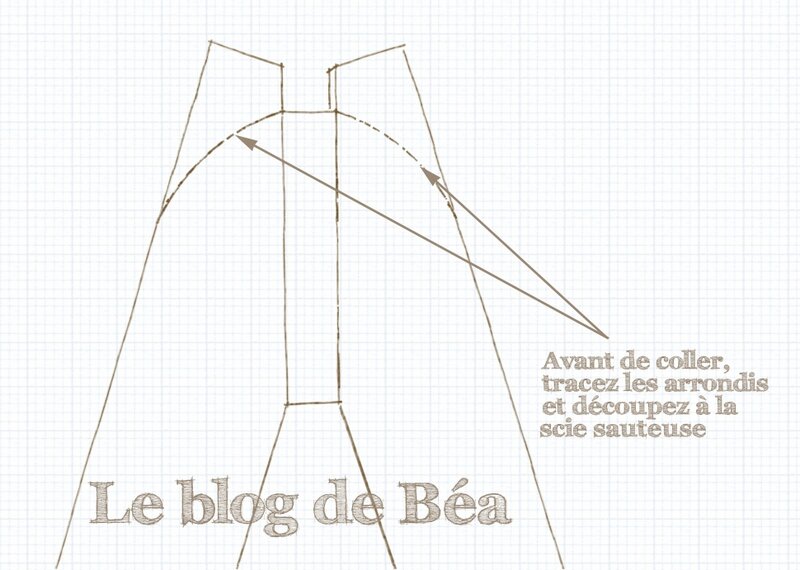

Avant de coller les pieds avec la planche(a), tracez l'arrondi du haut. Pour cela, assemblez à blanc les pieds et tracez un demi cercle.(J'ai pris un gros rouleau de scotch comme gabarit) Démontez l'ensemble, découpez l'arrondi des pieds un à un, poncez et collez.

Etagère escabeau fabriquée en bois de palette

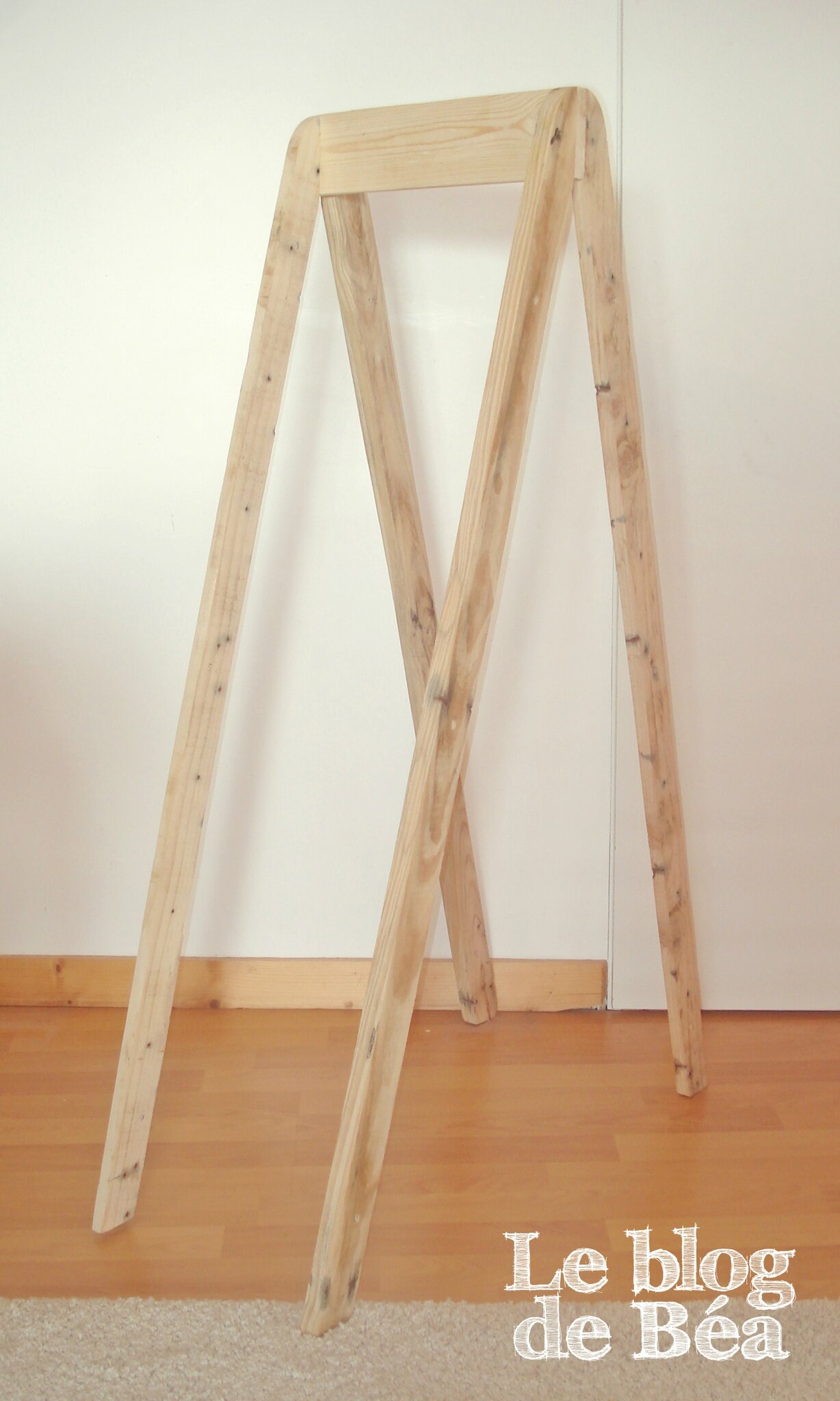

Etagère style escabeau fabriquée en bois de palette

La structure étant terminée, nous pouvons passer à la fabrication des étagères.

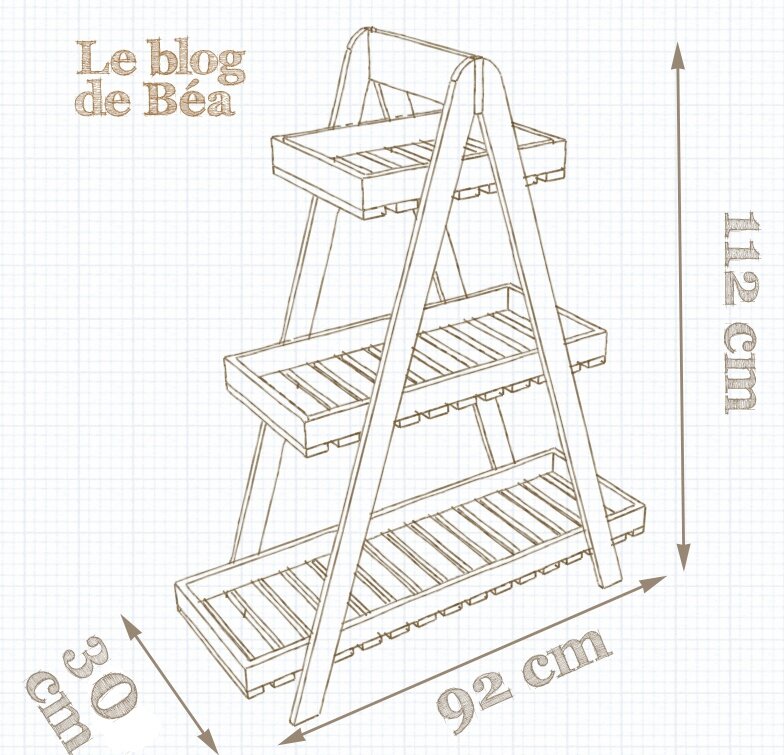

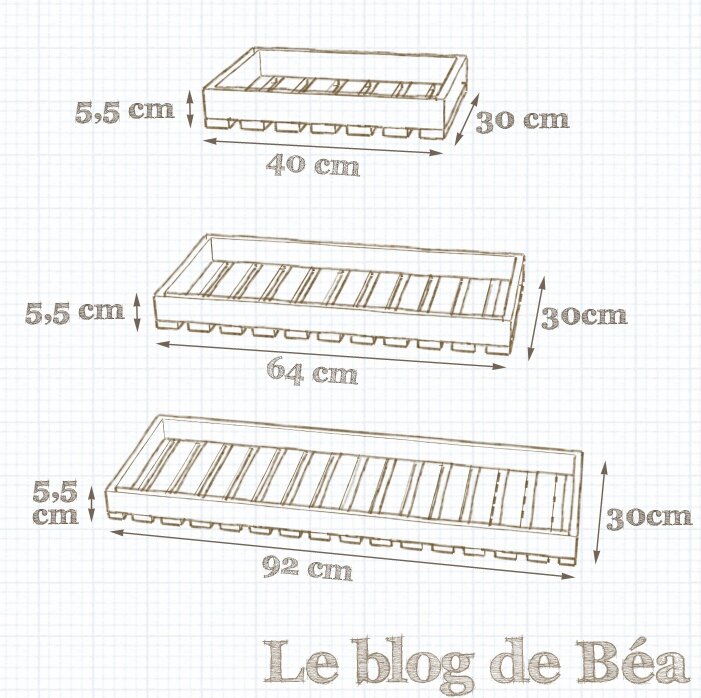

Il y a 3 étagères de dimensions différentes :
La première   mesure : 40 cm de long, 30 cm de largeur et 5,5 cm de hauteur
La deuxième   ...... : 64 cm ......., 30 cm ............. 5,5 cm ..........
La troisième  ...... : 92 cm ......., 30 cm ............. 5,5 cm ..........

Etagère escabeau fabriquée en bois de palette



Elles sont fabriquées de la même manière, seules les dimensions changent et le nombre de petites planchettes qui forment le fond d'étagère.

Première étape : la fabrication du cadre

Pour la première étagère, découpez :
2 planches de 1,5 cm d'épaisseurs mesurant 40 X 4 cm et 2 planches de 1,5 cm d'épaisseur mesurant 27 X 4 cm.

Pour la deuxième étagère découpez :
2 planches de 1,5 cm d'épaisseurs mesurant 64 X 4 cm et 2 planches de 1,5 cm d'épaisseur mesurant 27 X 4 cm.

Pour la troisième étagère découpez :
2 planches de 1,5 cm d'épaisseurs mesurant 92 X 4 cm et 2 planches de 1,5 cm d'épaisseur mesurant 27 X 4 cm

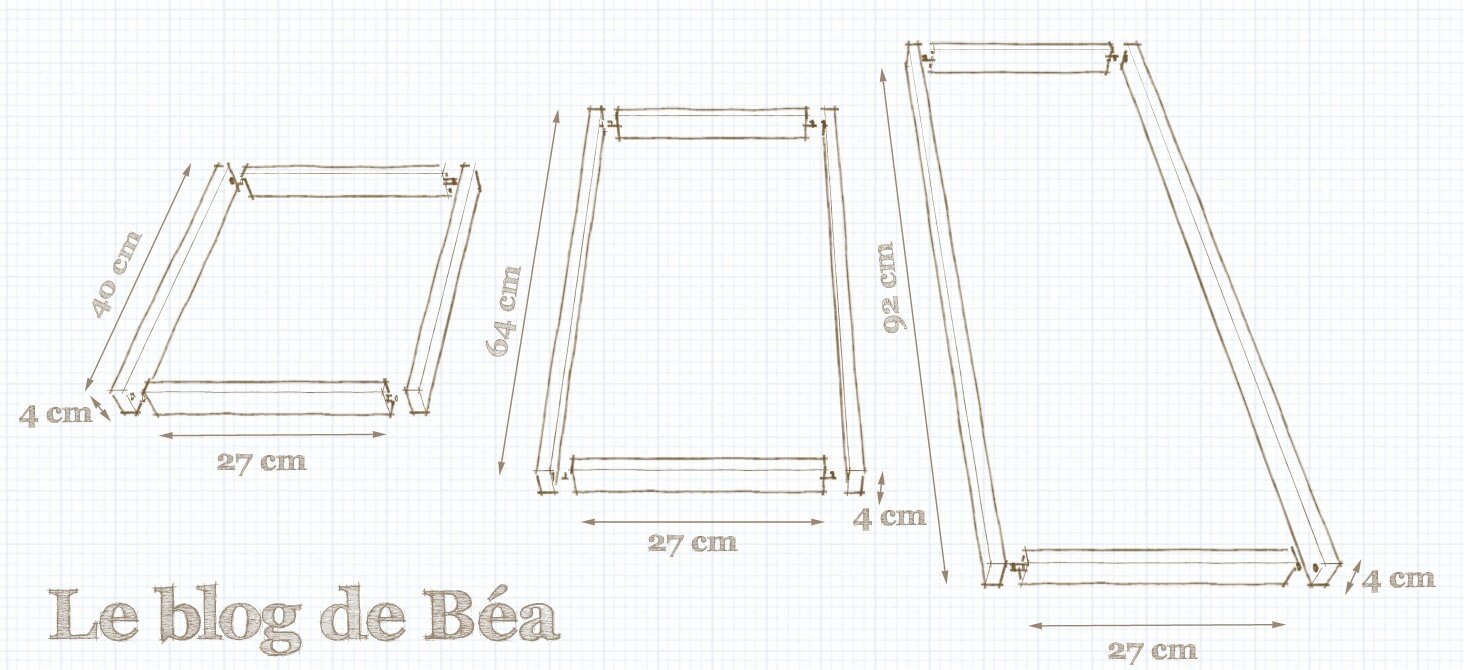

Etagère escabeau fabriquée enh bois de palette

Assemblez les planches comme indiqué sur le schéma ci-dessus par collage et tourillonnage.

Deuxième étape la fabrication du fond de l'étagère.
Le fond de l'étagère est constitué de planchettes découpées dans du bois de palette de 1,5 cm et mesurant 30 X 3,5 cm.
Il en faut 8 pour la première étagère, 12 pour la deuxième et 17 pour la troisième.
Répartissez les planchettes et assemblez-les au cadre par collage et vissage.

Il reste à assembler les plateaux à la structure.

Pour cela, suivez les différentes étapes :
1/ Placez-vous dans un endroit ou le sol est plat (vérifiez avec un niveau à bulle)

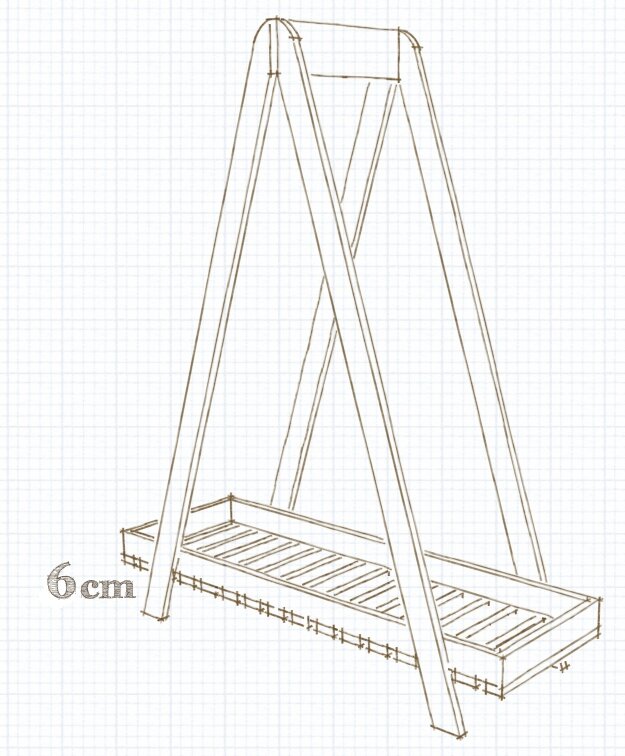

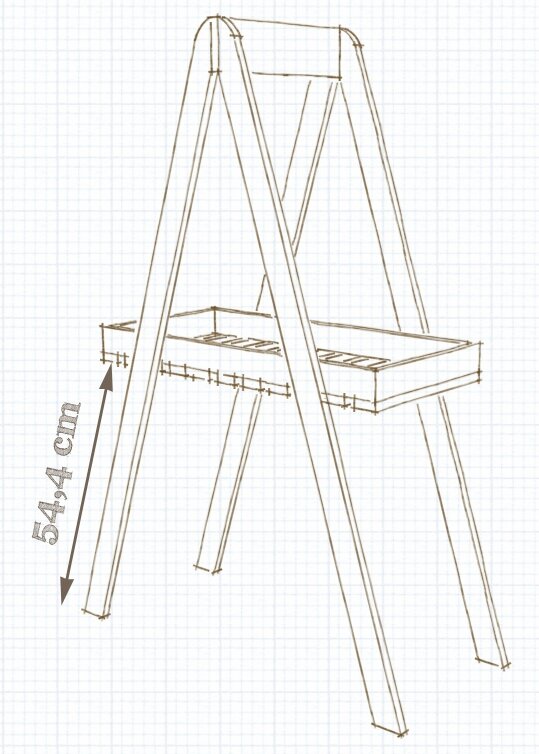

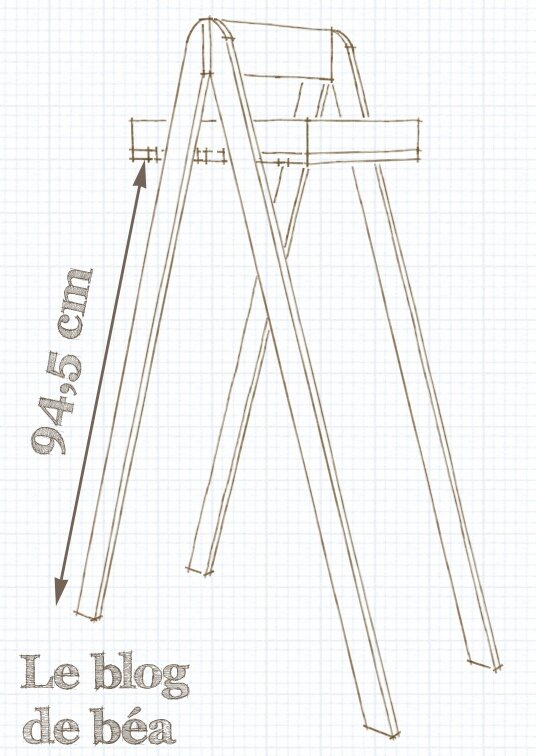

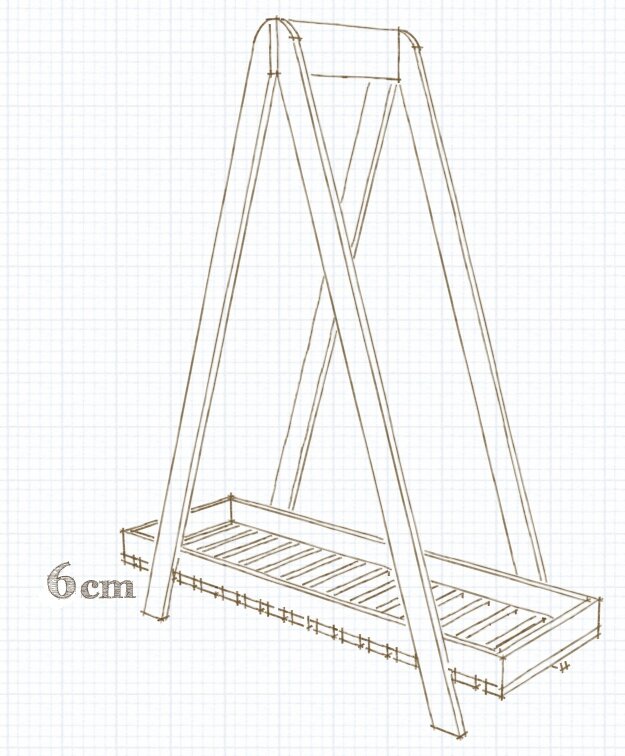

Positionnez les étagères sur la structure aux hauteurs indiquées sur les schémas ci-dessous.

Etagère style escabeau fabriquée en bois de palette

Etagère style escabeau fabriquée en bois de palette

Etagère style escabeau fabriqué en bois de palette

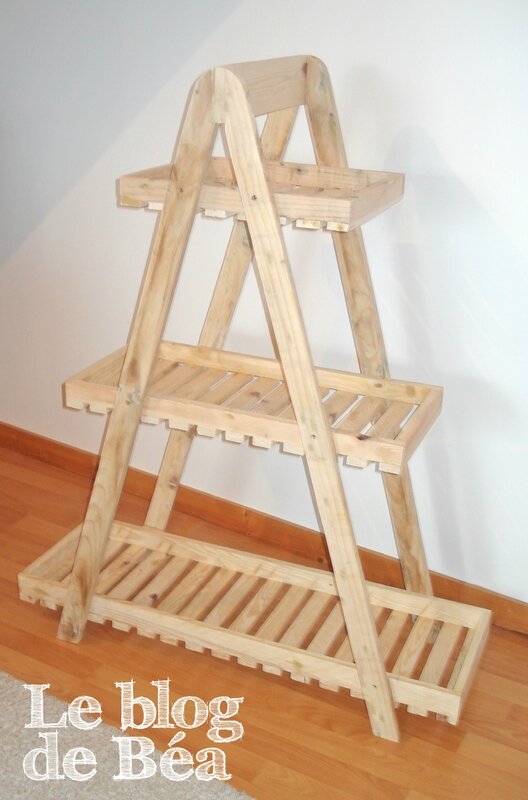

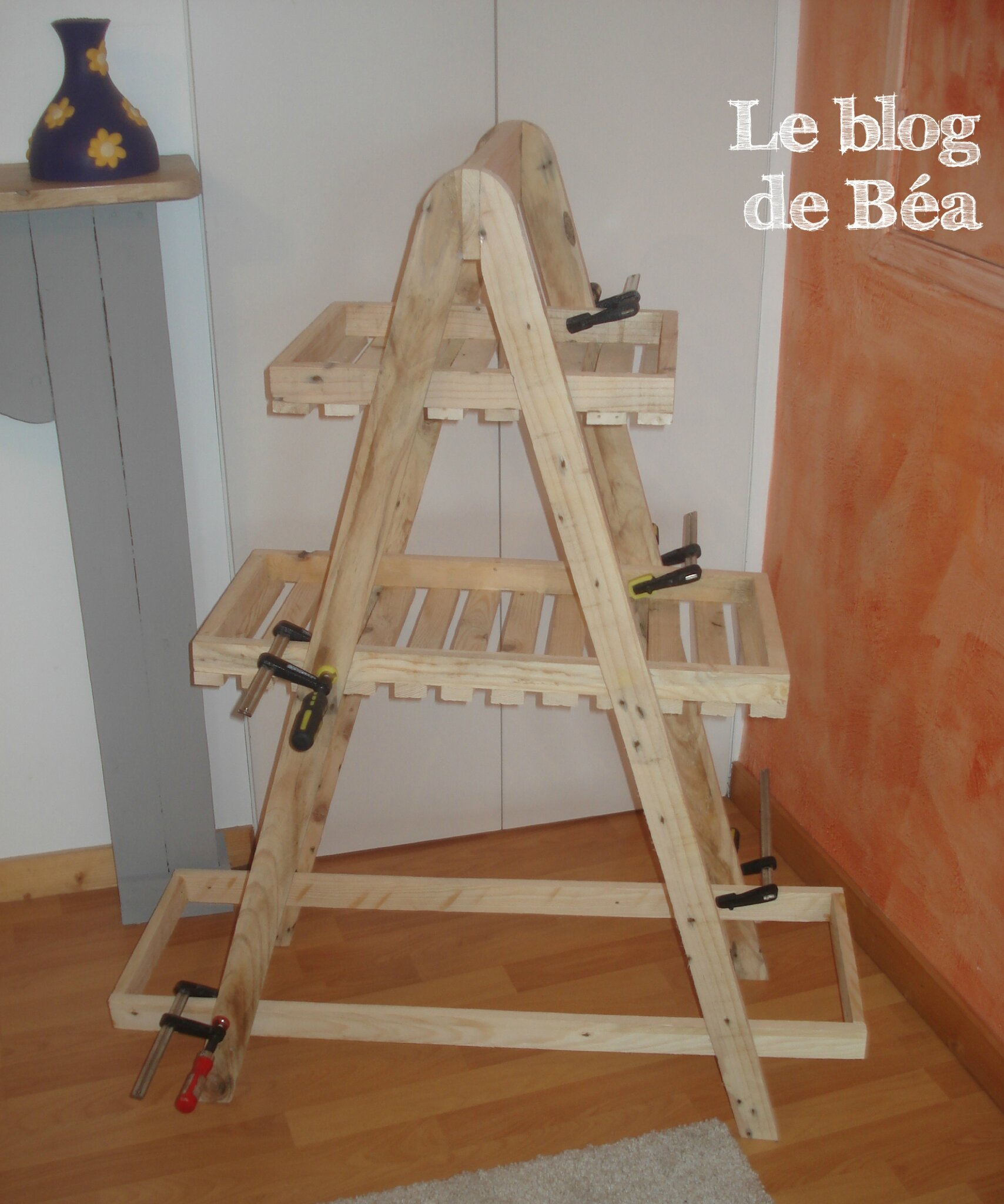

Vérifiez à l'aide d'un niveau à bulle que les étagères soient bien à l'horizontale et maintenez-les avec des serres-joints à la structure. (voir photo)

Etagère style escabeau fabriquée en bois de palette

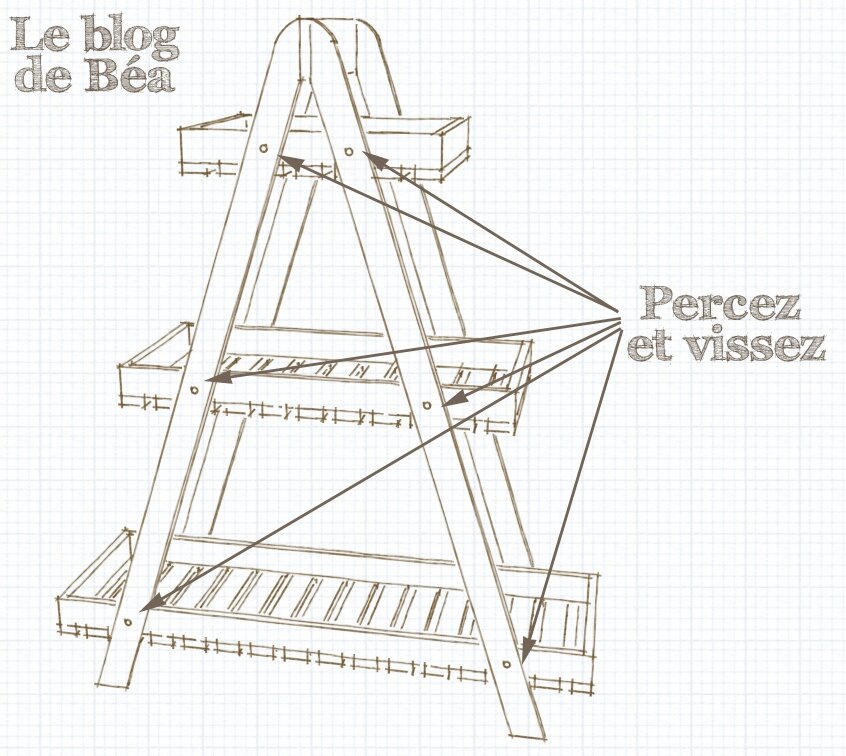

2/ Les étagères sont fixées à la structure par vissage. pour cela, percez avec une mèches à bois 3 mm et vissez.

Etagère style escabeau fabriquée en bois de palette

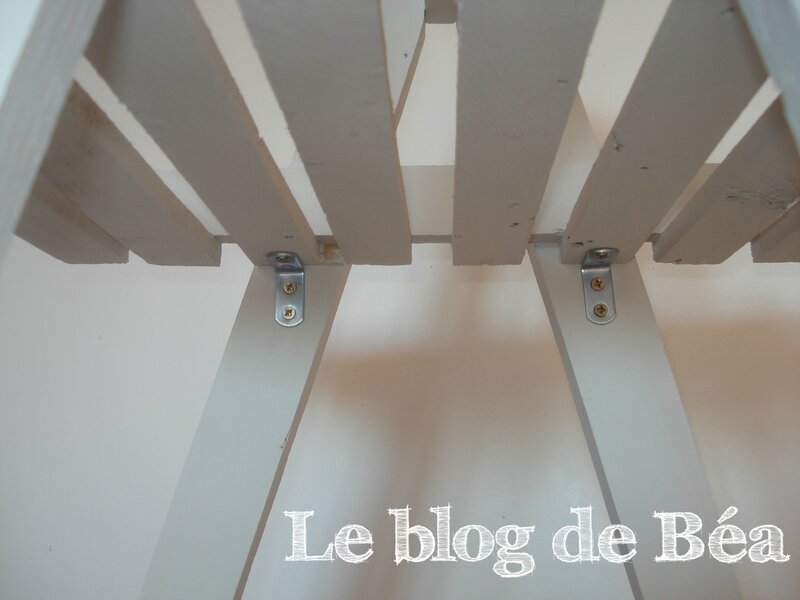

3/ Pour finir, vissez des équerres sous les plateaux.

Etagère style escabeau fabriquée en bois de palette

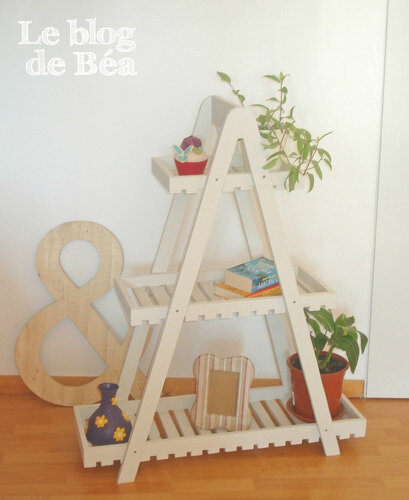

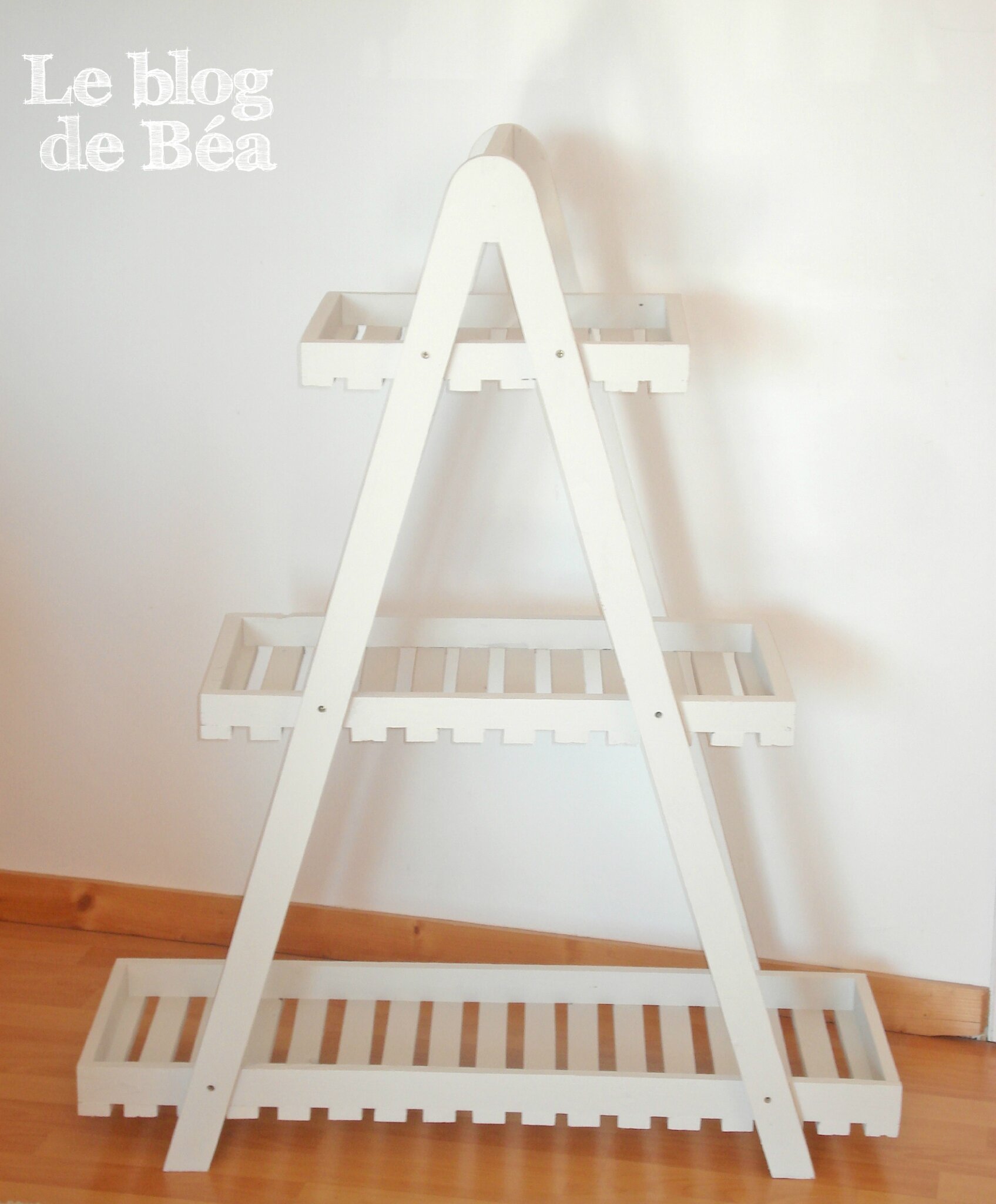

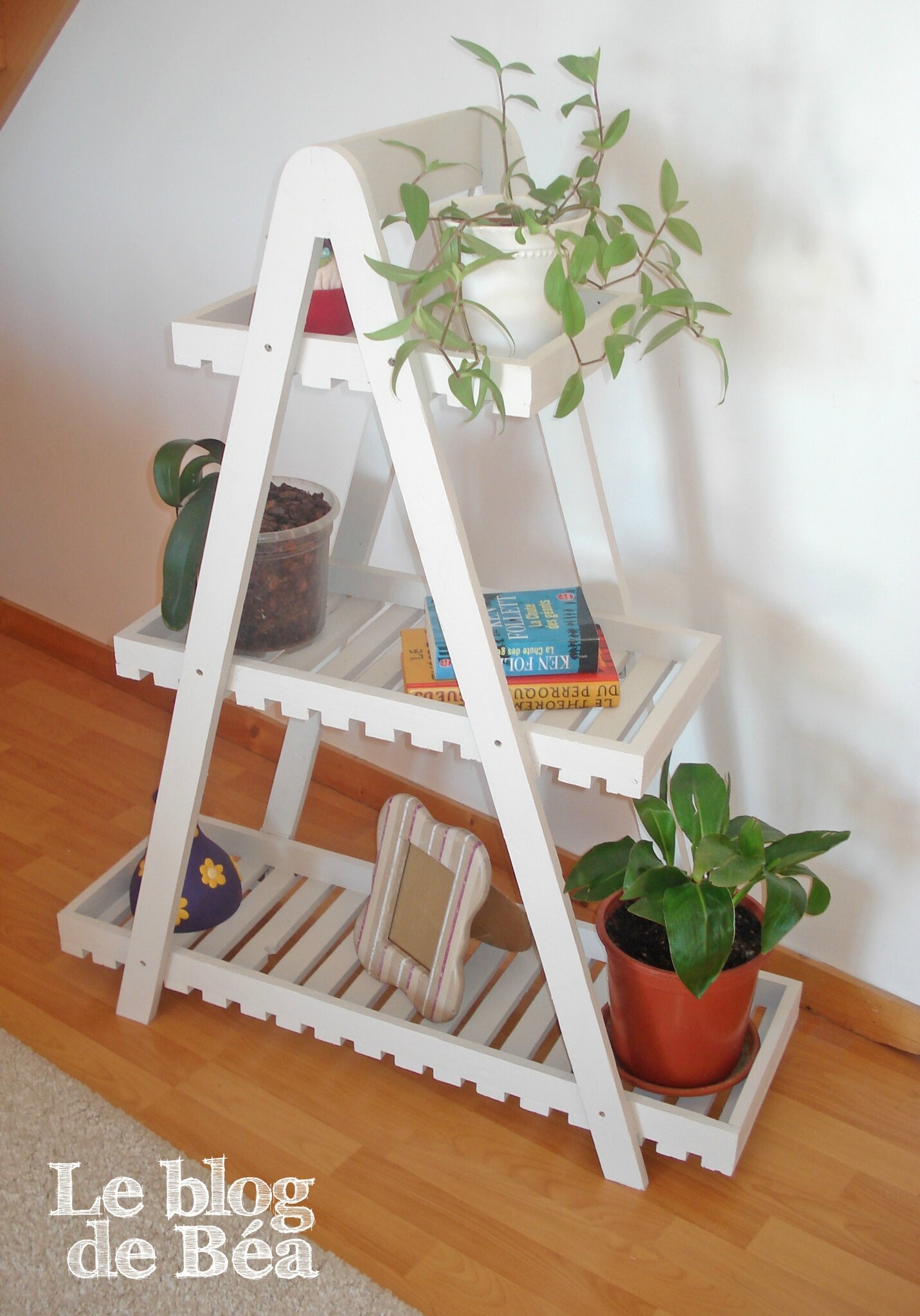

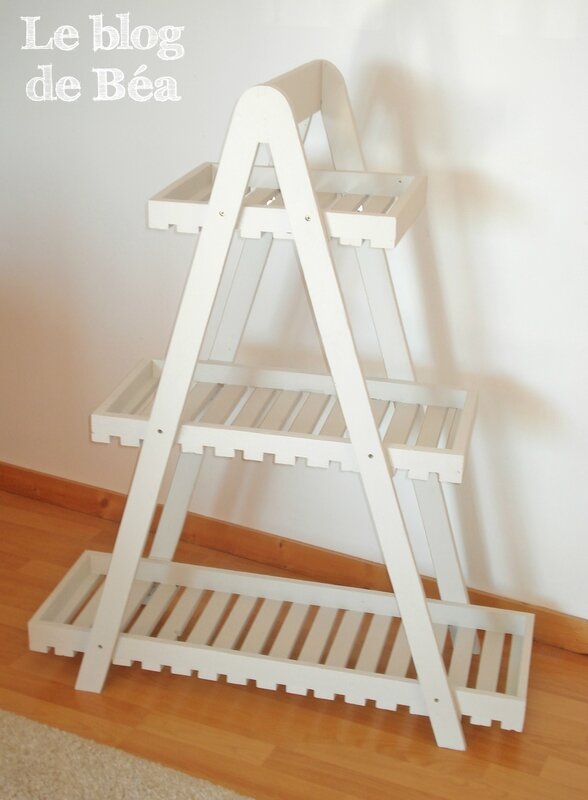

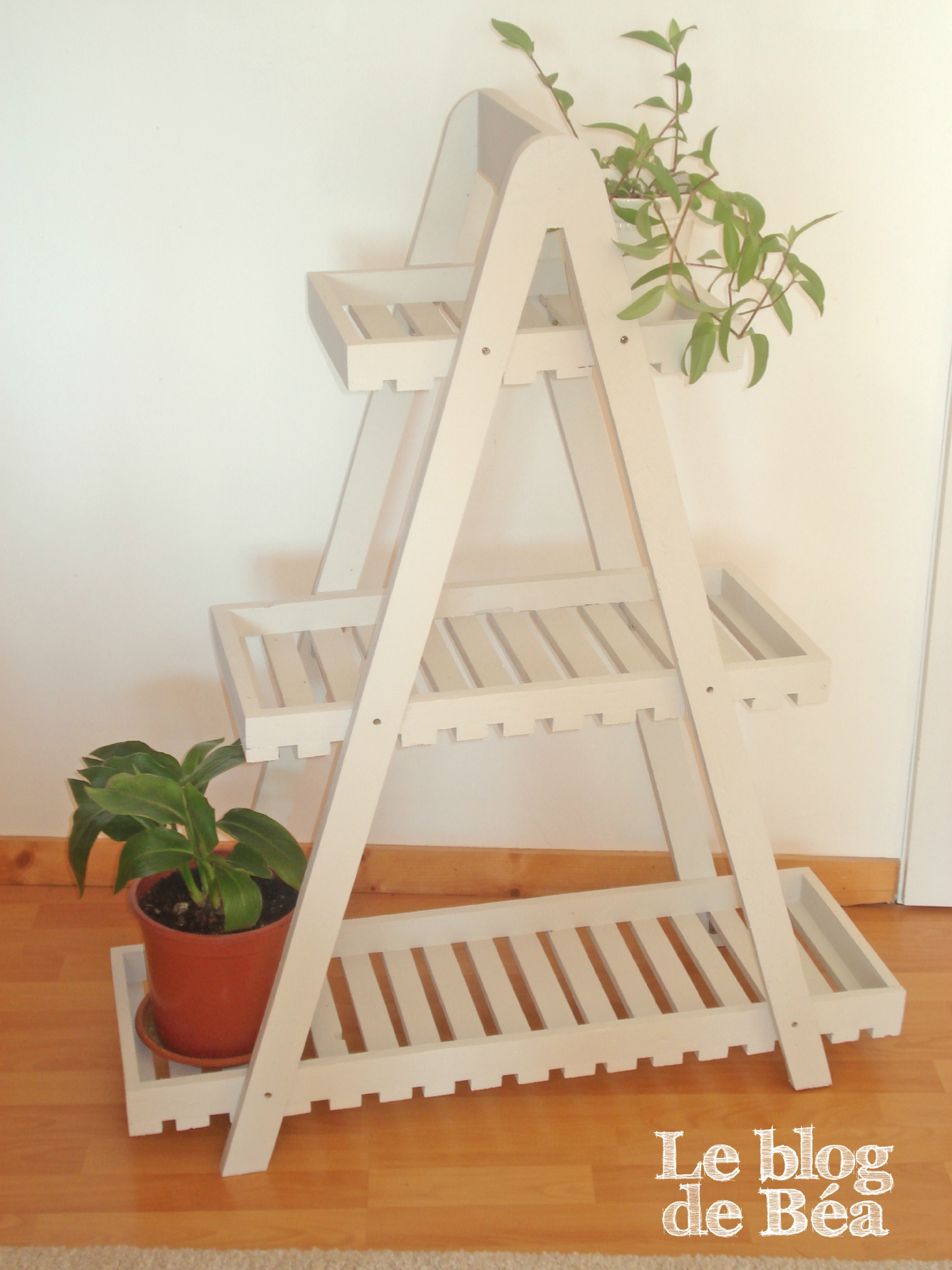

Après avoir bouché les trous avec de la pâte à bois et poncé, appliquez la finition que vous aurez choisi. Pour ma part, j'ai choisi de peindre mon étagère car le bois de palette dont je disposais n'était pas assez beau pour le laisser naturel.

Etagère style escabeau fabriquée en bois de palette

Etagère style escabeau fabriquée en bois de palette

Etagère style escabeau fabriquée en bois de palette

Etagère style escabeau fabriquée en bois de palette

A bientôt pour un prochain pas à pas!

N'oubliez pas, retrouvez-moi sur Facebook pour retrouver mes derniers coup de coeurs brico!
Visitez la page du
"Blog de Béa"!



Les lecteurs du Blog de Béa ont fabriqué l'étagère style escabeau et nous le font partager!

*Kourt fabriqué une étagère style escabeau avec des plateaux plus larges soit 40 cm au lieu de 30 cm.

Etagère fabriquée par Kourt

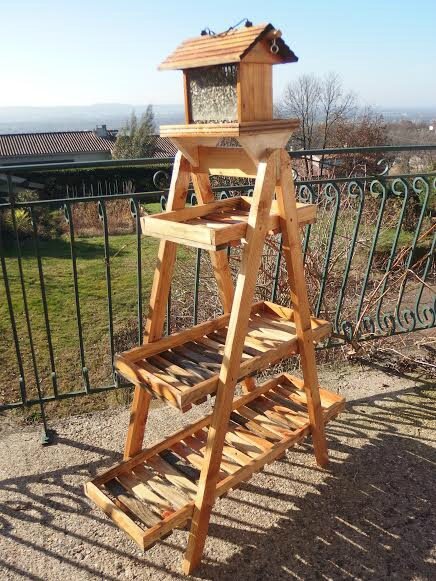

*Voici l'étagère fabriquée par Pierre-Jean avec une mangeoire pour les oiseaux :

Etagère fabriquée par Pierre-Jean



Merci pour vos partages!
